日本sigma西格瑪光機近紅外用物鏡PAL-50-NIR-HR-LC00
發布時間：2024-12-27
日本sigma西格瑪光機近紅外用物鏡PAL-50-NIR-HR-LC00
日本sigma西格瑪光機近紅外用物鏡PAL-50-NIR-HR-LC00

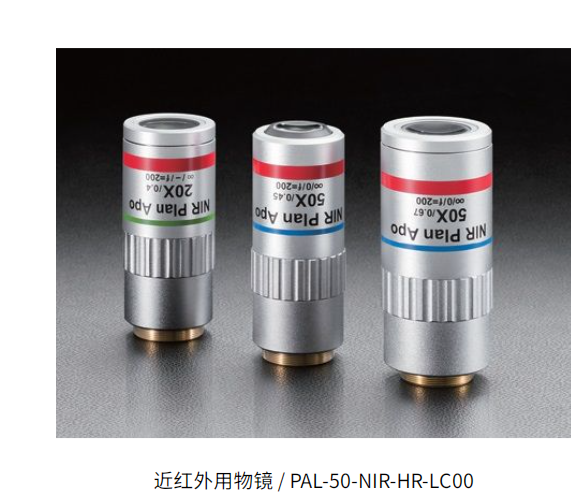

近紅外用物鏡 / PAL-50-NIR-HR-LC00
飛秒激光（770?790nm）或YAG激光（1064nm）加工用的高NA無限共軛物鏡。
由于設計上校正了可見譜區像差，可以與激光光束同軸觀察加工面。
?物鏡工作距離（WD）長，場曲也得到校正，在視場邊緣也可以得到自然清晰的觀察圖像。
?可以用于同軸觀察系統或激光導入光學系統等，是無限遠校正的物鏡。
?也可用于紅外光的觀察。
?LMPAL-20-NIR-Y/LMPAL-50-NIR-Y-HR附帶了保護玻璃件（玻璃厚度1.8mm）。它可保護物鏡免受加工時切屑的影響。而且，它可以簡單更換。
?激光損傷閾值(參考值) 0.1J/cm2 (532nm)，0.2J/cm2 (1064nm)
（脈沖寬：10ns，重復頻率：20Hz）
| 目錄編號 | W3457 |
|---|---|
| RoHS | 是 |
| CE | 否 |
XF STP IGES SAT | |
| 信息 | ?備有固定式的物鏡支架（LHO-26）。 WEB參照/カタログコードW4024 ?如果需要把物鏡固定在十字動支架上時，請向營業部門咨詢。 ?作為激光加工物鏡使用時，我公司也供應同軸照明觀察單元（OUCI-2）和激光導入用分色棱鏡（DIMC）。 WEB參照/カタログコードW2041 ?如希望定制對應更薄玻璃蓋板的物鏡的話，歡迎咨詢。 ?「波長特性數據」（僅供參考，EXCEL檔案格式）請參考【這里】。 |
| 注意 | ?將物鏡使用于激光加工時，請將入射光束直徑（1/e2）擴展到瞳徑的一半左右時使用。入射光束過細時，不能得到很小的聚光光斑，而且激光的能量密度會變高，還有可能損傷物鏡。 ?使用物鏡進行激光加工時，加工濺出的粉末可能會弄臟物鏡的鏡面。請確保充分的工作距離（WD）或插入薄的保護鏡片，不要弄臟物鏡。 ?入射100fs以下的飛秒激光光束時，脈沖寬可能會變寬。 ?倍率為使用f＝200mm成像鏡時的數值。使用其他廠商的成像鏡時，倍率有可能不同。首先要確認使用成像鏡的焦距，從成像鏡焦距和物鏡焦距的比例來求出實際倍率。 ?設計PAL-20-NIR-LC00/PAL-20-NIR-HR-LC00/PAL-50-NIR-HR-LC00時已經考慮了保護玻璃的影響。所以，如果實際使用時卸掉此保護玻璃，其特性反而會變差。 |
| 技術指標 | 名稱MPlanApo NIR HR 50x倍率50倍焦距 ｆ4mmNA0.67工作距離 WD10.0mm分辨率0.41μm焦深±0.61μm實際視場 (φ24目鏡)φ0.48mm實際視場 (攝像元素 1/2英寸)0.10×0.13mm自重0.48kg |
