日本仲精機NAKA手動壓力機HZP-5/-6/-1/-2
發布時間：2024-09-06
日本仲精機NAKA手動壓力機HZP-5/-6/-1/-2
HAND PRESS
ラックピニオンタイプ
NH/HZP
作業効率と生産性を高める優れた
操作性で幅広い作業に対応。
強力な押し、深い懐、長いストロークで
広範囲の用途に対応。ストローク調整、ツール交換が簡単。
扱いやすい、優れた操作性。
場所をとらないコンパクト設計。
ダブルハンドルで高推力(10kN)を?qū)g現。(NH1000)
高推力9kNでストローク125mmが可能。(NH1200)
型式
NH100
NH202
NH600
NH1000
NH1200
HZP-4

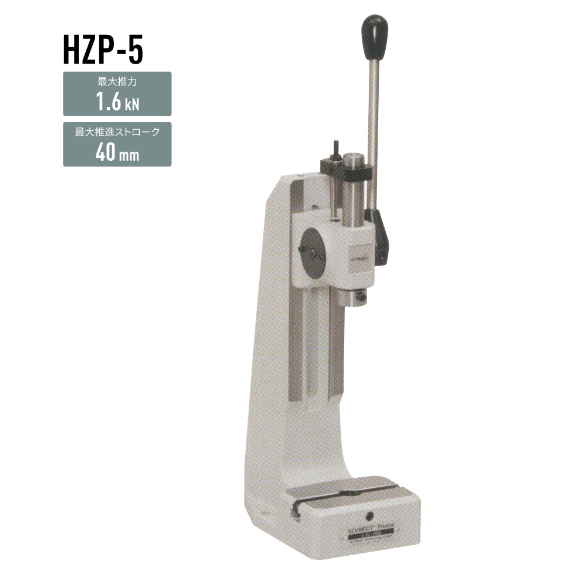

HZP-5
HZP-6
HZP-1
HZP-2
■ラックピニオン式
 |  |  |  |  |  |  |  |  | | ||
| 型式 | NH100 | NH202 | NH600 | NH1000 | NH1200 | HZP-4 | HZP-5 | HZP-6 | HZP-1 | HZP-2 | |
| *大推力 | kN | 1.57 | 2.0 | 6.0 | 10.0 | 9.0 | 1.6 | 1.6 | 2.4 | 2.5 | 2.5 |
| ハンドレバー入力 | N | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | ー | ー |
| 推進ストローク | mm | 0?40 | 0?60 | 0?30 | 0?30 | 125 | 0?40/ 17?40 (R) | 0?40/ 17?40 (R) | 0?70/ 18?70 (R) | 0?80/ 26?80 (R) | 0?80/ 26?80 (R) |
| レバー回転角/ ストローク | °/mm | 3.8 | 2.25 | 5.17 | 5.17 | 170°/17 | 4.1 | 4.1 | 3.2 | 2.2 | 2.2 |
| 上治具の*大重量 | kg | 1.0 | 2.0 | 4.0 | 4.0 | 1.0 | 1.5/1.0 (R) | 1.5/1.0 (R) | 2.5/2.0 (R) | 1.0/1.0 (R) | 1.0/1.0 (R) |
| オーバーハング量 | mm | 65 | 75 | 105 | 105 | 105 | 65 | 65 | 86 | 86 | 86 |
| 主軸ラム穴徑×深さ | φmm | 10H7×25 | 10H7×25 | 16H7×25 | 16H7×25 | 16H×25 | 10H7×30 | 10H7×30 | 10H7×30 | コレットチャック φ1~17 | コレットチャック φ1~17 |
| ワークハイト | mm | 45?145 | 70?200 | 80?330 | 80?330 | 75?320 | 50?150 | 55?200 | 100?355 | 120?260 | 145?360 |
| フレームハイト | mm | 265 | 360 | 540 | 540 | 540 | 260 | 330 | 536 | 400 | 536 |
| テーブルサイズ | mm | 86×60 | 120×80 | 180×120 | 180×120 | 180×120 | 75×50 | 110×80 | 185×110 | 150×110 | 185×110 |
| テーブル穴徑 | mm | ー | ー | ー | ー | ー | 10H7 | 20H7 | 20H7 | 20H7 | 20H7 |
| テーブルハイト | mm | 35 | 56 | 60 | 60 | ー | 32 | 46 | 60 | 60 | 60 |
| マウントサイズ | mm | 86×165 | 140×225 | 180×290 | 200×340 | 199.5×340 | 75×160 | 110×185 | 185×280 | 150×260 | 185×280 |
| 重量 | kg | 8 | 18 | 32 | 40 | 42 | 8 | 11 | 30 | 23 | 31 |
| オプション | |||||||||||
| ニッケルメッキ仕様 | ● | ● | ● | ● | ー | ● | ● | ● | ● | ● | |
| ディスタンス ブロックセット | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| メカニカルカウンタ | ● | ● | ● | ー | ー | ● | ● | ● | ● | ● | |
| 左ハンドル | ー | ー | ー | ー | ー | ● | ● | ● | （ハンドル差替えによる） | （ハンドル差替えによる） | |
| クランクハンドル | ● | ● | ● | ー | ー | ● | ● | ● | ● | ● | |
| 微調整機構（1目盛：0.02mm） | ー | ー | ー | ー | ー | ● | ● | ● | ● | ● | |
| ロングストローク | mm | ー | ー | ー | ー | ー | ー | ー | 0?160 | ー | ー |
| リターンストロークロック機構 | ● | ● | ● | ー | ー | ● | ● | ● | ● | ● | |
| デジタル荷重計 ”フォースター” | ● | ● | ● | ● | ● | ● | ● | ● | ー | ー | |
