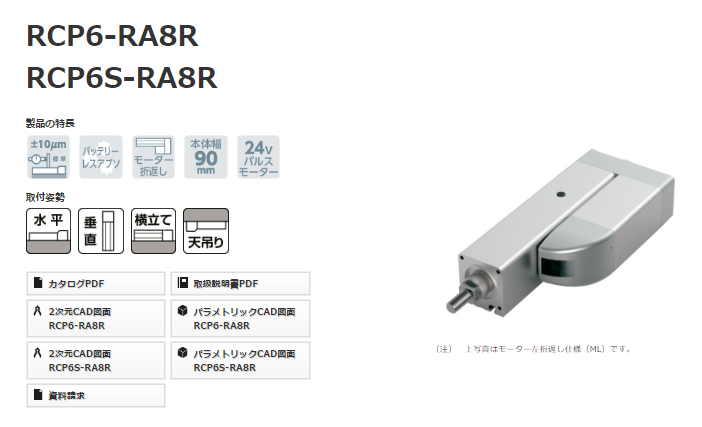

日本IAI氣缸RCP6-RA8R-WA-60P-5-150-P4-X10-B-CJO-FL-MT
日本IAI氣缸RCP6-RA8R-WA-60P-5-150-P4-X10-B-CJO-FL-MT
メインスペック
| 項目 | 內容 |
|---|
| リード | ボールねじリード（mm） | 20 | 10 | 5 |
| 水平 | 可搬質量 | *大可搬質量 | 30 | 60 | 100 |
| 速度/加減速度 | *高速度（mm/s） | 400 | 200 | 100 |
| *低速度（mm/s） | 25 | 13 | 7 |
| 定格加減速度（G） | 0.2 | 0.2 | 0.1 |
| *高加減速度（G） | 0.2 | 0.2 | 0.1 |
| 垂直 | 可搬質量 | *大可搬質量 | 5 | 40 | 70 |
| 速度/加減速度 | *高速度（mm/s） | 400 | 200 | 100 |
| *低速度（mm/s） | 25 | 13 | 7 |
| 定格加減速度（G） | 0.2 | 0.2 | 0.1 |
| *高加減速度（G） | 0.2 | 0.2 | 0.1 |
| 押付け | 押付け時*大推力（N） | 500 | 1000 | 2000 |
| 押付け*高速度（mm/s） | 10 | 10 | 10 |
| ブレーキ | ブレーキ仕様 | 無勵磁作動電磁ブレーキ |
| ブレーキ保持力 | 5 | 40 | 70 |
| ストローク | *小ストローク（mm） | 50 | 50 | 50 |
| *大ストローク（mm） | 300 | 300 | 300 |
| ストロークピッチ（mm） | 50 | 50 | 50 |
速度?加速度別可搬質量表
搬送質量により*高速度は変動します?？砂豳|(zhì)量の単位はkgです。
| 姿勢 | 水平 |
|---|
| 速度 | 加速度（G） |
|---|
| （mm/s） | 0.2 |
|---|
| 0 | 30 |
|---|
| 300 | 30 |
|---|
| 350 | 14 |
|---|
| 400 | 6 |
|---|
ストロークと*高速度
（単位はmm/s）
リード
（mm） | 50～300
（50mmごと） |
|---|
| 20 | 400 |
| 10 | 200 |
| 5 | 100 |
押付け力と電流制限値の相関図
