日本共和KYOWA應變片KFWB-5-120-D17-11 L1M2S
特性
材質 抵抗素子 | Cu-Ni系合金箔 |
|---|---|
材質 ベース | ポリイミド |
主な適用接著剤と組合せたときの硬化後の使用溫度範囲（℃） | CC-33A：-10～80℃ |
主なリード線と組み合わせた時の溫度（℃） | 平行ビニル線（L-6，L-7）：-10～80℃ |
自己溫度補償範囲（℃） | 10～80℃ |
適合線膨張係數×10-6/℃ | 11，16，23 |
室溫におけるひずみ限界（約%） | 2.8 |
室溫における疲労壽命（回數） | 3×104（ひずみレベル±1500×10-6ひずみ） |
関連畫像

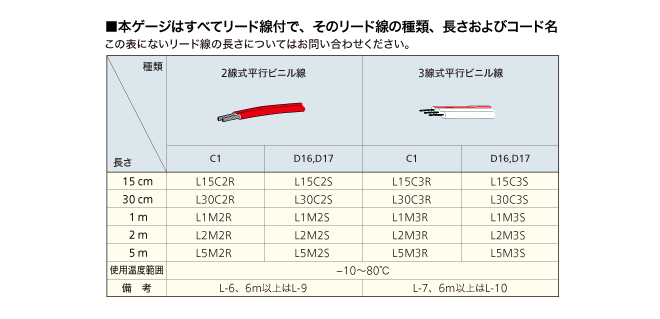

構成
ご注文に際しては、リード線の長さに準じたコード名を型式名の末尾に1字分空けて付け加えてください。
例）KFWB-5-120-C1-11に2線式平行ビニル線を2m付けるとき
→KFWB-5-120-C1-11 L2M2R
KFＷB-5-120-Ｄ17-11に3線式平行ビニル線を5ｍ付けるとき
→KFＷB-5-120-Ｄ17-11 L5M3S
詳しくは「リード線付ゲージの選択」でご確認ください。
備考
（注）リード線付ゲージのリード線について
●単軸2線式リード線の標準色は赤（R）ですが、ご希望により白、緑、黃、黒も製作可能です。
●単軸3線式では、標準色は赤ストライプ（R）ですが、ご希望により青、黃のストライプも製作可能です。
●2軸、3軸ゲージは、2線式の時0°：赤、90°：白、45°：緑 3線式の時0°：赤、90°：黃、
45°：青のストライプで色分けしてあります。

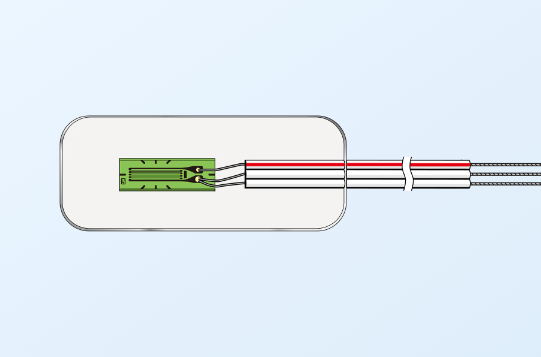

ゲージの表面を特殊な樹脂で覆い耐水構造としたもので、接著剤で貼るだけで屋外はもちろん水中での使用にも耐えます。（絶縁抵抗は、水中約10MPaで100時間経過後でもほとんど低下しない?）また樹脂は柔軟性に富み、曲面への接著も容易です。
