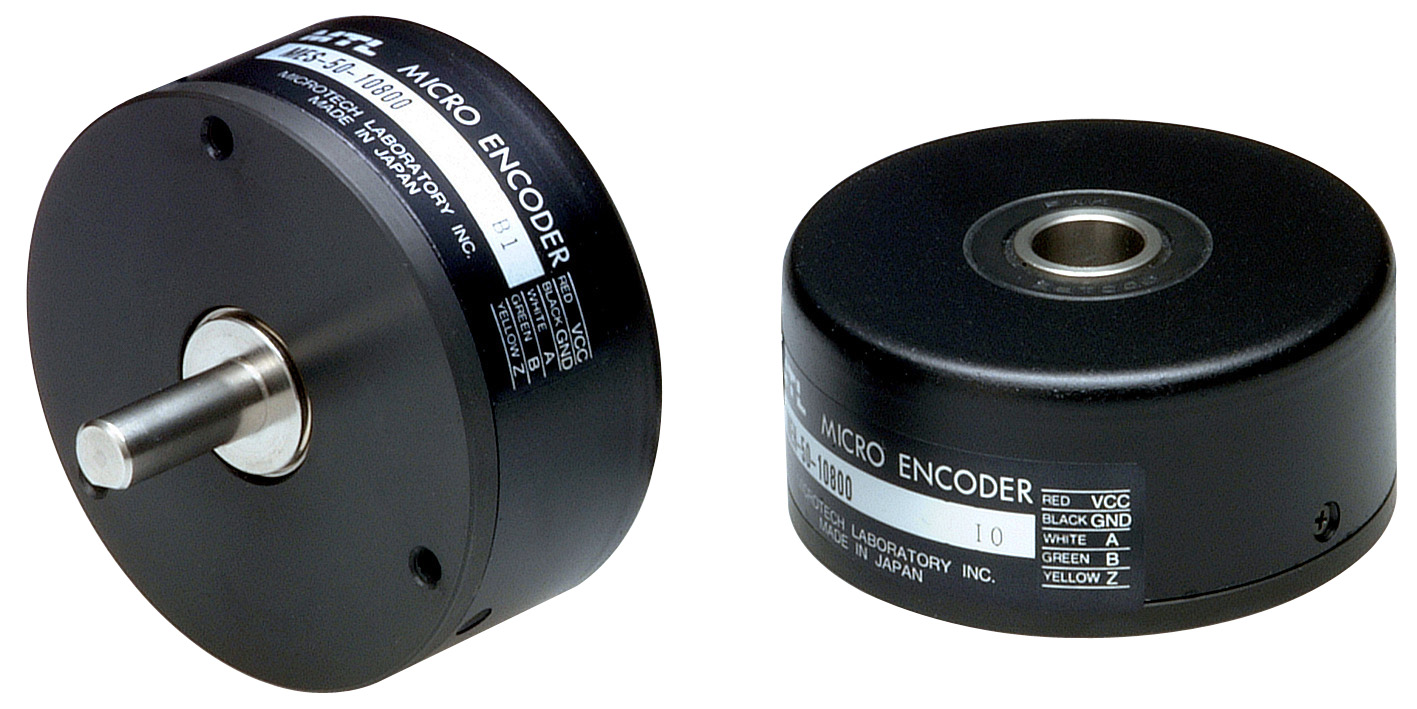

日本MTL編碼器MEH-50-1000P
インクリメンタル式MEシリーズ
ME-50-Pシリーズ
| 出力パルス數 | ： | 500～216,000 |
|---|---|---|
| シャフト形狀 | ： | 片軸タイプ,中空軸タイプ |
| 外形寸法 | ： | φ65×30 |
製品仕様
| 矩形波 | 逓倍回路內蔵（×2?×4?×5?×8?×10?×16?×20） | |||
| 電源電圧 | 電圧/オープンコレクタ： DC5V-5％～12V+10％ オープンコレクタDC24： DC24V±10％ ラインドライバ：DC5V±5％ | 電圧：DC5V-5％～12V+10％ オープンコレクタ： DC5V-5％～24V+10％ ラインドライバ：DC5V±5％ | ||
| 消費電流 | 60mA以下（無負荷時） | 100mA以下（無負荷時） | ||
| 検出方式 | インクリメンタル方式 | インクリメンタル方式 | ||
出力 | 出力パルス數（標準） 〔パルス數/回転〕 | 500 900 1,000 1,024 2,000 3,000 3,600 4,096（※） | 5,000（※） 5,400（※） 6,000（※） 9,000（※） 10,000（※） 10,800（※） | 例 10,000×2 （20,000） 10,000×4 （40,000） 10,000×5 （50,000） 10,000×8 （80,000） 10,000×10 （100,000） 10,000×16 （160,000） 10,000×20 （200,000） |
| 出力相 | A,B,Z相 | A,B,Z相 | ||
| 出力形態 | 矩形波 | 矩形波 | ||
| 出力容量 | シンク電流：20mA | - | ||
| *高応答周波數（応答パルス數） | 100kHz | 電圧出力?オープンコレクタ出力：100kHz ラインドライバ出力：50kHz×（逓倍率） | ||
| 出力位相差 | A、B位相差90°±45° （T/4±T/8） Z相T±T/2（出力波形図參照） | カタログ參照 | ||
| 波形立上り立下り時間 | 2μs以下（出力ケーブル1m以下） | - | ||
| 軸許容荷重 （ 電気的） | ラジアル | 19.6N（2kgf） | 9.8N（1kgf） | 9.8N（1kgf） |
| スラスト | 9.8N（1kgf） | 4.9N（0.5kgf） | 4.9N（0.5kgf） | |
| 許容*高回転數（機械的） | 6,000r/min | 6,000r/min | ||
| 使用周囲溫度／ 濕度 | -10°C～70°C RH35％～90％ 結露しないこと | -10°C～70°C RH35％～90％ 結露しないこと | ||
| 保存周囲溫度 | －20°C～80°C | －20°C～80°C | ||
| 耐振動 | 耐久55Hz 複振幅1.5mm X、Y、Z方向各2時間 | 耐久55Hz 複振幅1.5mm X、Y、Z方向各2時間 | ||
| 耐衝撃 | 耐久500m/s2(約50G） X、Y、Z方向各3回 | 耐久500m/s2(約50G） X、Y、Z方向各3回 | ||
| ケーブル | 外形φ4.2（5芯）ビニール線 絶縁シールドケーブル（長さ1m） | 外形φ4.2（5芯）ビニール線 絶縁シールドケーブル（長さ1m） | ||
| 質量 | 220g | 220g | ||
※逓倍回路內蔵対応可能

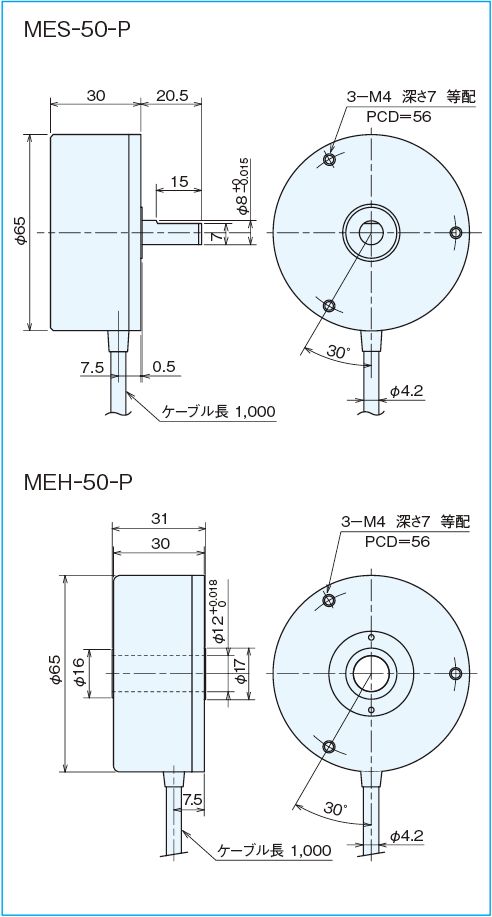

外形寸法図
ME-50外徑

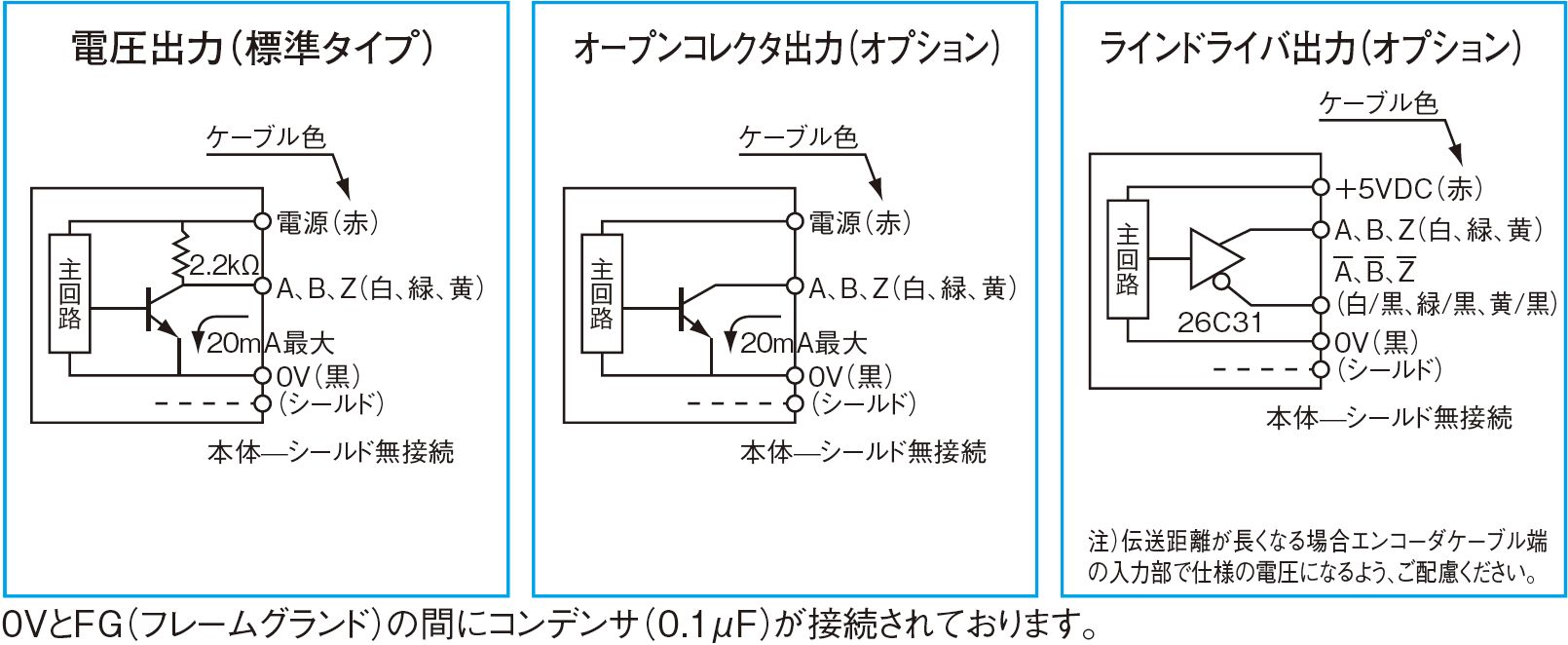

ME-50出力回路図
ME-50出力回路図

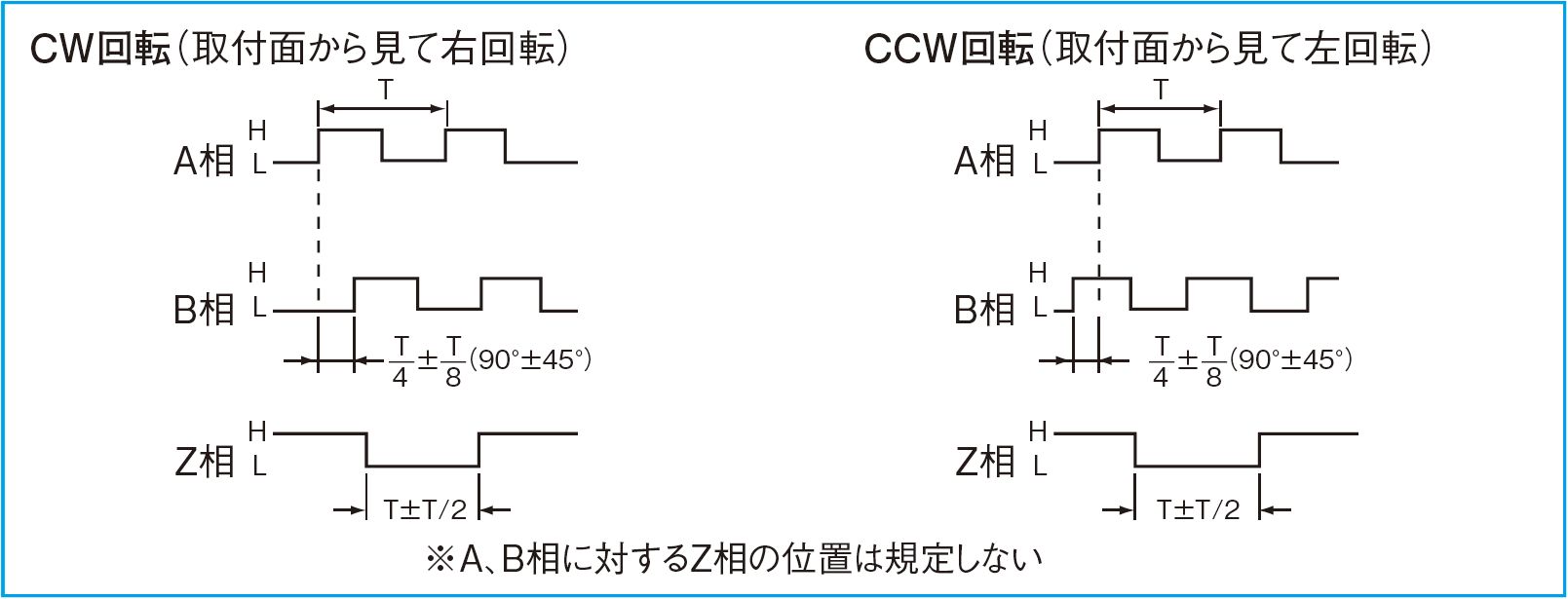

ME-50出力波形図
ME-50出力波形図
