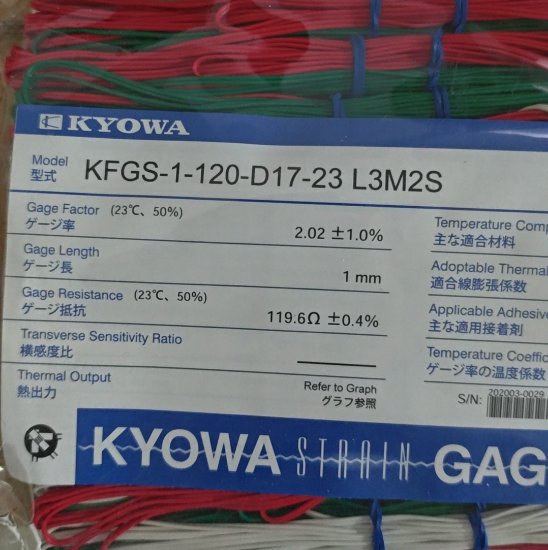

日本KYOWA共和應變片KFGS-1-120-D17-23 L3M2S
KFGS
汎用箔ひずみゲージ
世界-高水準の品質を追求したひずみゲージです。

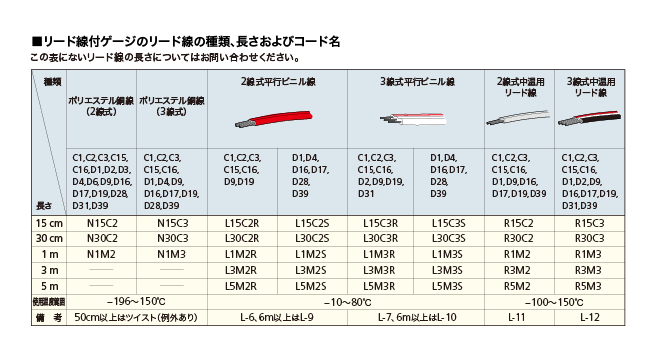

材質 抵抗素子 Cu-Ni系合金箔 材質 ベース ポリイミド 主な適用接著剤と組合せたときの硬化後の使用溫度範囲（℃） CC-33A：-196～120℃ 主なリード線と組み合わせた時の溫度（℃） ポリエステル銅線：-196～150℃ 自己溫度補償範囲（℃） 10～100℃ 適合線膨張係數×10??/℃ 5, 11, 16, 23, 27 室溫におけるひずみ限界（約%） 5.0 室溫における疲労壽命（回數） 1.2×107 （ひずみレベル±1500×10-6ひずみ） ご注文に際しては、上表リード線の長さに準じたコード名を型式名の末尾に1字分空けて付け加えてください。 （注）リード線付ゲージのリード線について特性
CC-35：-30～120℃
CC-36：-30～100℃
EP-340：-55～150℃
PC-600：-196～150℃
平行ビニル線（L-6, L-7）：-10～80℃
中溫用リード線（L-11, L-12）：-100～150℃関連畫像
構成
例：次の例を參考にご注文ください。
KFGS-5-120-C1-11 に2線式ポリエステル銅線を15cm 付けるとき
→KFGS-5-120-C1-11 N15C2
KFGS-5-120-C1-11 に2線式平行ビニル線を5m 付けるとき
→KFGS-5-120-C1-11 L5M2R
KFGS-5-120-D17-11 に3線式平行ビニル線を5ｍ 付けるとき
→KFGS-5-120-D17-11 L5M3S
KFGS-5-120-C1-11 に3線式中溫用リード線を5m 付けるとき
→KFGS-5-120-C1-11 R5M3
KFGS-5-120-D17-11 に2線式中溫用リード線を5ｍ 付けるとき
→KFGS-5-120-D17-11 R5M2
コード名を付けない場合は、ゲージリード（銀被覆銅線25mm）のみ
詳しくは「リード線付ゲージの選択」でご確認ください。備考
●単軸2線式リード線の標準色は赤（R）ですが、ご希望により白、緑、黃、黒も製作可能です。
●単軸3線式では、標準色は赤ストライプ（R）ですが、ご希望により青、黃のストライプも製作可能です。
●2軸、3軸ゲージは、2線式の時0゜: 赤、90゜: 白、45゜: 緑 3線式の時0゜: 赤、
90゜: 黃、45゜: 青のストライプで色分けしてあります。色別表示は、ともにSです。
＊非RoHS製品との併売となります。RoHS製品をご要望の場合は、お問い合わせください。
