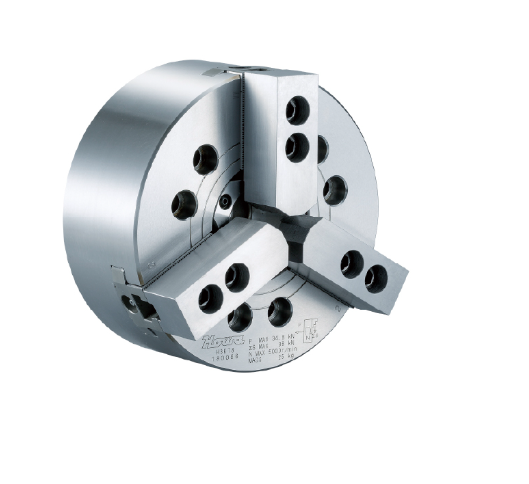

日本豐和三爪中實卡盤H3KS8
發布時間：2024-03-23
日本豐和三爪中實卡盤H3KS8
特長
?大把握力で高速回転に対応し、大きな貫通穴をもっています。
?ワークの一部を貫通穴に挿入しての把握や、著座確認や主軸內クーラント仕様などの改造を行なうのに適しています。
?バーワークを主軸後側から供給しての把握ができます。
仕様
形式番號 H3KT
仕様 6 8 10 12
セレーションピッチ mm 1.5 1.5 1.5 1.5
― ― ― ―
爪のストローク
（直徑にて） mm 5.5 7.4 8.8 10.6
プランジャストローク
（シリンダストローク） mm 12 16 19 23
*大?*小把握徑
（外徑） *大mm 169 210 254 304
*小mm 15 13 31 34
*高使用回転數 r/min 6000 5000 4200 3300
許容シリンダ力 kN 22 34.8 43 55
把握力 kN 57 86 111 144
慣性モーメント kg?m2 0.058 0.17 0.32 0.74
質量 kg 12.1 23.5 34.3 55.9
対応シリンダ
C1TA 形式番號 115 140 165 190
*高使用圧力 MPa 3.1 3.0 3.0 2.9
イメージ図 PDF PDF PDF PDF
