日本共和KYOWA壓力傳送器PHC-B-10MP 10MPa
發(fā)布時間：2024-03-08
平面隔膜型高溫壓力傳感器
傳感器檢測部采用膜構造和噴涂式應變片的高溫用壓力傳感器。 額定容量：2～20MPa 溫度補償范圍：23～230℃
PHC-B
PHC-B-10MP 10MPa用
規(guī)格
性能
額定容量 | 10 MPa |
|---|---|
非線性 | ±0.5%RO或以內 |
滯后 | ±0.3%RO或以內 |
反復性 | 0.2%RO或以下 |
額定輸出 | 0.6 mV/V（1200×10-6應變量）或以上 |
環(huán)境特性
允許使用溫度范圍 | -30～240℃ |
|---|---|
溫度補償范圍 | 23～230℃ |
零點溫度影響 | ±0.03%RO/℃或以內 |
輸出溫度影響 | ±0.03%/℃或以內 |
電氣特性
*大激勵電壓 | 12 V AC或DC |
|---|---|
推薦激勵電壓 | 1～10 V AC或DC |
輸入電阻 | 380～650 Ω |
輸出電阻 | 380～650 Ω |
電纜 | 0.08 mm2，4芯屏蔽氟化乙烯樹脂線3 m，外徑3.1 mm，前端插頭PRC03-12A10-7M |
日本共和KYOWA壓力傳送器PHC-B-10MP 10MPa
PHC-B-20MP 20MPa用
PHC-B-2MP 2MPa用
PHC-B-5MP 5MPa用
●高響應性
●適用于高粘度媒體的壓力測量。
●采用柔軟性耐熱電纜, 實現更好地操作性
特性
安全過載 | 150% |
|---|---|
固有頻率 | 約85 kHz |
重量 | 約70 g（不含電纜） |
材料 | 主機為不銹鋼，液體接觸部位為SUS630 |
保護等級 | IP62（IEC 60529） |
安裝螺紋 | G1/8 外螺紋 |
標配件 | 墊片（軟銅） |
|---|

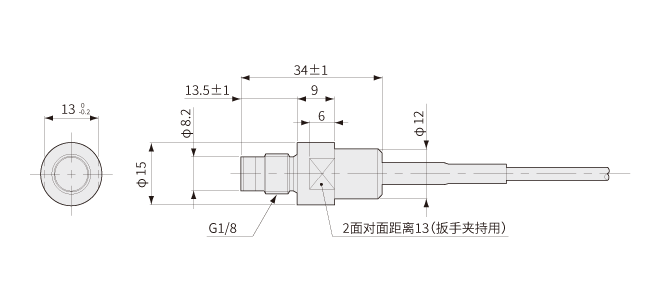

外形尺寸圖
