日本共和KYOWA壓力傳送器DS-10GA 1kPa PDS-25GA 2.5kPa
發布時間：2024-03-07
微差壓壓力傳感器
本傳感器采用在硅平面隔上形成擴散型半導體的應變片, 小型、輕量、高精度的單體型微差壓壓力傳感器。 額定容量：1～7kPa 溫度補償范圍：0～50℃
PDS-A 額定容量 1kPa 非線性 ±0.5%RO或以內 滯后 ±0.3%RO或以內 額定輸出 ±7～23mV 額定輸出差 ±1.0%RO（負載方向引起的靈敏度差） 允許使用溫度范圍 -20～70℃ 允許使用濕度范圍 20%～85%（0～50℃） 溫度補償范圍 0～50℃ 零點溫度影響 ±0.1%RO/℃或以內 輸出溫度影響 ±0.1%/℃或以內 壓力媒體 一般空氣（非腐蝕性氣體） 初期不平衡 ±10mV或以內 電橋輸出電阻 2～6kΩ 電源*1 DC10V（9.5～15V）5mA或以下 電纜 0.05mm2，4芯屏蔽氯丁橡膠鎧裝線3m，外徑3mm，前端插頭 PRC03-12A10-7M 安全過載 600% *大線壓 100kPa 固有頻率 約1.7kHz 重量 約40g（不含電纜） 放置角度差的影響 以水平安裝狀態為基準，上下90°傾斜時的零點變動為±0.8%RO或以內 內部容積 LOW側 約1×10-6m3（1mL） 壓力連接部 外徑4.7mm 套筒接頭 *1：使用信號放大器時，要用CDV-900A 或者WGA-710C。PDS-10GA 1kPa用
規格
性能
環境特性
電氣特性
（屏蔽線沒有與主機連接）機械特性
HIgH側 約0.2×10-6m3（0.2mL）

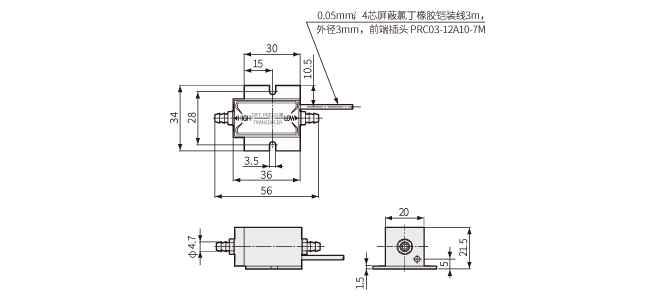

使用WGA-710C時，PDS-A的額定輸出要在±22mV以內，或者初期不平衡要在±9mV以內。 外形尺寸圖
