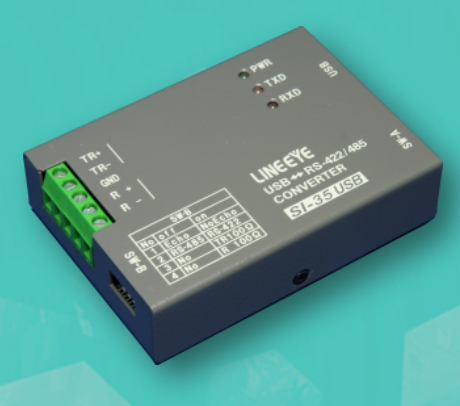

議價 日本Lineeye接口轉換器SI-35USB
< AWG24-14接線端子規格，可直接連接電線>

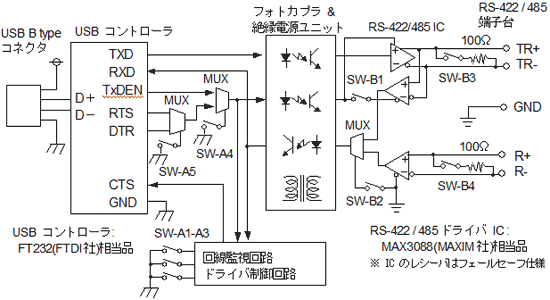

■方框圖

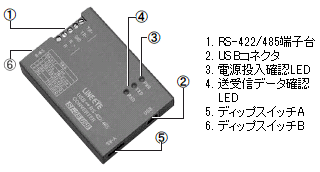

■各部分的說明
RS-422/485 接線端子
這是一個 5 極壓緊接線端子，使現場接線工作變得容易。
| 終端編號 | 名字 | RS-422（全雙工）※1 | RS-485（半雙工）※1 | ||
|---|---|---|---|---|---|
| I/O※2 | 解釋 | I/O※2 | 解釋 | ||
| 1 | TR+ | O | 傳輸數據+ | I/O | 發送和接收的數據+ |
| 2 | 網址 | O | 傳輸?shù)臄?shù)據 - | I/O | 發送和接收的數據- |
| 3 | 接地 | - | 信號接地※4 | - | 信號接地※4 |
| 4 | R+ | 我 | 傳入數據+ | - | 不可用※3 |
| 5 | R- | 我 | 傳入數據 - | - | 不可用※3 |
*1：可通過撥碼開關（SW-B）進行切換。
*2：從設備輸出信號的方向?yàn)椤癘”，信號輸入單元的方向?yàn)椤癐”，信號輸入單元的方向?yàn)椤癐/O”。
*3：半雙工模式下請勿連接任何東西。
*4：建議在設備之間連接GND，以防止設備過壓損壞。
撥碼開關 SW-A
您可以配置RS-422/485驅動器控制方法和內部定時器值以進行線路監控。
| SW1 | SW2 | SW3 | 內部定時器 （微秒） | 速度（基點） |
|---|---|---|---|---|
| 關閉 | 關閉 | 關閉 | 1350 | 更多9600 |
| 上 | 關閉 | 關閉 | 677 | 更多19200 |
| 關閉 | 上 | 關閉 | 338 | 更多38400 |
| 上 | 上 | 關閉 | 169 | 更多76800 |
| 關閉 | 關閉 | 上 | 85 | 更多150K |
| 上 | 關閉 | 上 | 42 | 更多300K |
| 關閉 | 上 | 上 | 43200 | 更多300 |
| 上 | 上 | 上 | 5400 | 更多2400 |
| SW4 | 關閉 | 僅在傳輸RS-422/485時自動主動控制驅動器（對于RS-485） |
|---|---|---|
| 上 | 當虛擬 COM 端口上的 DTR 或 RTS 處于 活動狀態時，主動控制 RS-422/485 驅動程序（對于 RS-422） | |
| SW5 | 關閉 | 虛擬 COM 端口 DTR 主動控制 RS-422/485 驅動程序 |
| 上 | 虛擬COM端口上的RTS主動控制RS-422/485 驅動程序 |
撥碼開關 SW-B
您可以選擇RS-422/485通信方法和端接電阻。
| 西 南部 | 功能 | 關閉 | 上 |
|---|---|---|---|
| SW1 | 傳輸數據的回波接收 | 存在 | 沒有 |
| SW2 | 通信方式 | 半雙工 | 全雙工 |
| SW3 | TXD 端接電阻器 | 打開 | 100Ω |
| SW4 | RXD 端接電阻器 | 打開 | 100Ω |

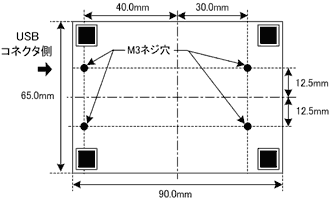

■安裝方法
除了使用底部的 M3 螺絲孔進行安裝或擰緊外，還可以使用可選的 DIN 安裝板 （SI-DIN70） 或 DIN 垂直安裝板 （SI-DIN30S） 將其連接到 35mm DIN 導軌上，并使用壁掛式安裝支架 （SI-WM1） 從正面固定墻壁。
【壁掛式安裝支架使用示例】
【DIN導軌安裝示例】

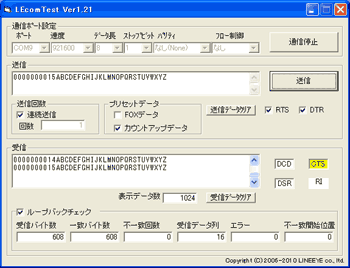

■包括簡單的通信測試軟件
Windows?版本的軟件允許您輕松地從PC的COM端口或虛擬COM端口發送和接收數據，并打開/關閉并檢查控制線作為標準配置。
典型的通信速度從 300 bps 到 921.6 Kbps 可以設置 1Mbps、1.5Mbps、2Mbps 和 3Mbps。 您可以以 SI-USB 系列支持的速度嘗試通信測試。
可以顯示控制線 （RTS/DTR） 開/關和控制線 （CTS/DCD/DSR） 狀態。 它還可用于檢查SI-35USB的驅動器控制和線路監控功能。
版本允許簡單的環回測試。
