日本NEC應變測量?jī)xAS1603/AS3603

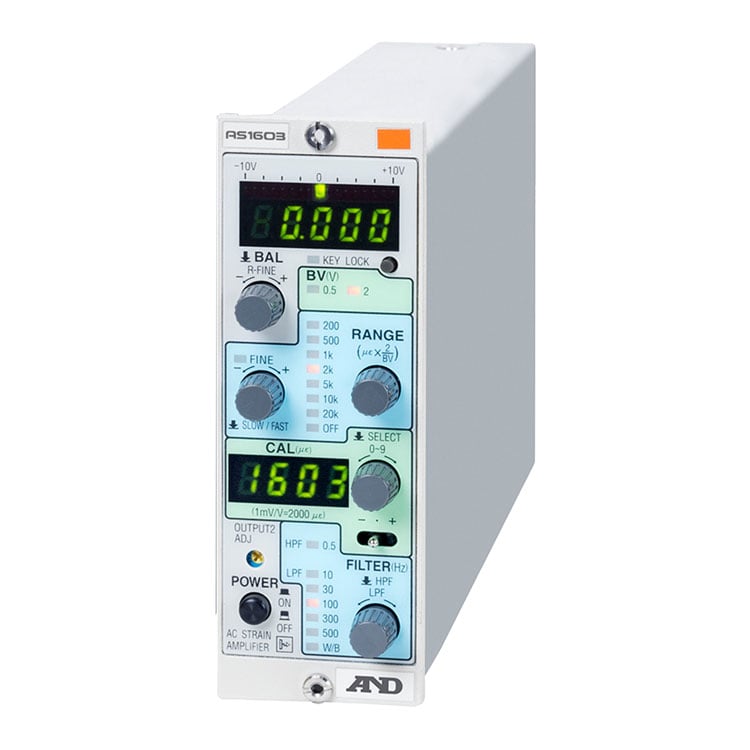

ストレンアンプ ACブリッジ方式 汎用タイプ AS1603
生産および販売を終了しました
後継機種はです
AS1603は、高感度、高安定、耐ノイズ性に優れているため、ひずみゲージを用いた測定に適したストレンアンプです。
ブリッジ電源に5kHzを使用し、DC～2kHzの応答性を確保しています。またバランス回路に、新容量分自動除去機能を搭載し、動的なバランス調整を瞬時に精度よく行なうことも可能です。
特長
高感度?高応答
感度±200×10-6ひずみ入力で10V（BV=2V）
*大ゲイン：50,000倍
簡単操作
ワンタッチ（ボタンひとつ）で入力系全體のチェック（斷線?線長補正）から初期バランス調整（オートバランス機能）が可能。
誤操作防止
各設定キーをロック可能（CAL印加以外）。
厳しい溫度條件でも動作可能
AC100～240V、DC10V～30V
使用溫度範囲：-10℃～50℃
溫度安定度（零點）：±0.1×10-6ひずみ/℃以內
優れた耐震性：29.4m/s2
車載試験を考慮した振動設計。
機能
斷線チェック機能
斷線箇所を瞬時に検知！特許取得済：特許番號4405242號
新ASシリーズの斷線チェック機能は、ブリッジやケーブルの斷線を自動検出することが可能です。斷線箇所を簡単に検知できるため、計測準備時間の短縮や斷線トラブル対策に役立ちます。
線長補正機能
4芯ケーブルで補正可能！特許取得済：特許番號2992599號
ブリッジ回路とアンプの距離が長い場合、ケーブルの導體抵抗によりブリッジ電圧が低下してしまいます。従來は6芯ケーブルでのリモートセンシングや數値設定（ケーブル長、線徑等）による補正を行っていました。新ASシリーズは、これらに代わる獨自の自動補正回路の採用により、導體抵抗を考慮したブリッジ電圧を供給し、高精度なひずみ測定が可能です。
簡易指示計
17ドットLED表示（OUTPUT1モニタ用）
高応答（100Hz）のモニタリングが可能
追い込み精度を追求（緑色LED點燈範囲±100mV）
スケールオーバー時は點滅警告（約±10.5V以上で両端LED點滅）
4桁1／2デジタルLED表示（OUTPUT2モニタ用）
簡易指示計として活用可能（OUTPUT2：ADJにてスケーリング表示）
確度：読取り値±0.05%±1カウント以內
的確な校正値設定（キャリブレーション）が可能
キャリブレーション設定
±1～±9,999×10-6ひずみまで任意設定可能
変換器の定格値をダイレクト設定
4桁デジタルLED表示

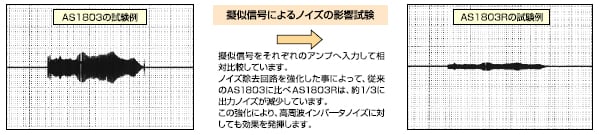

擬似信號によるノイズの影響比較例
仕様
チャネル數
1ch / ユニット
ブリッジ抵抗
60～1,000Ω
ゲージ率
2.00
ブリッジ電源
AC0.5V、2V 5kHz正弦波、同期入出力信號 AC2.5V
ブリッジチェック機能
入力ブリッジ回路（120Ω以上）の斷線?短絡および入力ブリッジ回路（120Ω以上）までのケーブルの斷線を検出し、チェック結果をLED表示。 底面設定SWにより機能ON/OFF可能
線長補正機能
ブリッジ回路までのケーブル長によるブリッジ電源の電圧降下を自動補正、底面設定SWにより機能のON/OFF可能
※出力調整抵抗を內蔵している変換器には使用しないでください。
平衡調整範囲（オートバランス）
抵抗分：±2%（±10,000×10-6ひずみ）、容量分：約2,000pF
平衡調整精度
±0.4×10-6ひずみ以內（RANGE=200、FINEなし、BV=2V）
*大入力範囲
±200,000×10-6ひずみ（RANGE=20k、FINE=x2.5、BV=0.5V）
電圧感度
±200×10-6ひずみにて±10V（RANGE=200?FINEなし、BV=2V）
測定範囲切換
200、500、1k、2k、5k、10k、20k（ｘ10-6ひずみｘ2／BV値）、OFF
微調整
FINE RANGE間連続可変、変化量を2段階に可変可能
內部校正器
設定値：±1～9,999×10-6ひずみ、精度：±（0.5%rdg+0.5×10-6ひずみ）
非直線性
±0.1%／FS
周波數特性
DC～2kHz±10%
ハイパスフィルタ
2ポールバターワース型（フィルタ降下特性 -12dB／oct）：0.5Hz
ローパスフィルタ
4ポールバターワース型 10、30、100、300、500Hz（フィルタ降下特性 -24dB／oct）
安定度
零點：±0.1×10-6ひずみ/℃以內 ±0.5×10-6ひずみ/24h以內
感度：±0.05%/℃以內 ±0.2%/24h以內
雑音
2.0×10-6ひずみp-p入力換算（W／B、RANGE=200、FINEなし、BV=2V、120Ωブリッジにて）
0.6×10-6ひずみp-p入力換算（DC～100Hz、RANGE=200、FINEなし、BV=2V、120Ωブリッジにて）
耐ノイズ性
通常設計
出力電圧
OUTPUT1 ±10V ±5mA、OUTPUT2 ±10V ±10mA
出力調整
OUTPUT2 ADJ （単獨に1～1/10まで連続可変）
出力モニタ表示
17ドットLED表示（OUTPUT1モニタ）、 ±10.5V以上で両端のLED點滅
デジタル表示
4桁1/2デジタル表示（OUTPUT 2モニタ）、 OUTPUT 2 ADJにてスケーリング可能。
底面設定SWによりデジマルポイント表示位置変更可能。
キーロック機能
キーロックボタンを1秒間押す事によりキーロックON/OFF
設定値の保存
フラッシュメモリへ保存 （バックアップ用電池不要で設定値保持可能）
耐振性
29.4m/s2（3G）（50Hz、X、Y、Z各10分）
耐電圧
入力各端子（A,B,C,D,E）と出力、 ケース間 AC1kV 1分間
AC電源入力と入力、 出力、 ケース間 AC1.5kV 1分間（耐サージ素子內蔵）
DC電源入力と入力間 AC1kV 1分間
DC電源入力と出力、 ケース間 AC500V 1分間
AC電源
AC85～132V / AC180～264V（內部スイッチ切替要） 9VA以下
DC電源
DC10～30V 6VA以下
使用溫度濕度範囲
-10℃～+50℃、20～85%RH以內（ただし結露しないこと）
外形寸法
H143（±1.0）×W49.5（±0.5）×D253（±2.0）mm ※突起部除く
質量
1.35（±1.0）kg以內
