日本UNIPULSE尤尼帕斯位移傳感器ULE-50/PS-IA/ATW200/PM-E/PS-III
日本UNIPULSE尤尼帕斯位移傳感器ULE-50/PS-IA/ATW200/PM-E/PS-III
位移傳感器靜電容量方式、光纖方式等測量儀器并接觸式位移傳感器。 主要用途為精密定位控制、縫隙測定、晃動測定、平坦性測定、振動測定等。
ULE-50 - 位移傳感器
50 mm行程（（LDI）差動線路驅動器）
對應F381A、FS2000、PFA7脈沖（LDI）連接方式
PS-IA - 靜電容量方式非接觸位移計
標準測量量程: 30 μm ～ 10000 μm
如果是測定對象為導體,材質不影響靈敏度變化
PS-Ⅲ- 多通道靜電容量方式非接觸位移計
*多可設置5個（有顯示器時4個）通道
ATW200 - 差動型光纖位移儀
應用光纖投射測量
把探頭插進測量間隙，進行反射率補充就可測量
PM-E - 光纖方式振動位移儀
用于非接觸方式，利用在振動、位移、
表面狀態等的測量

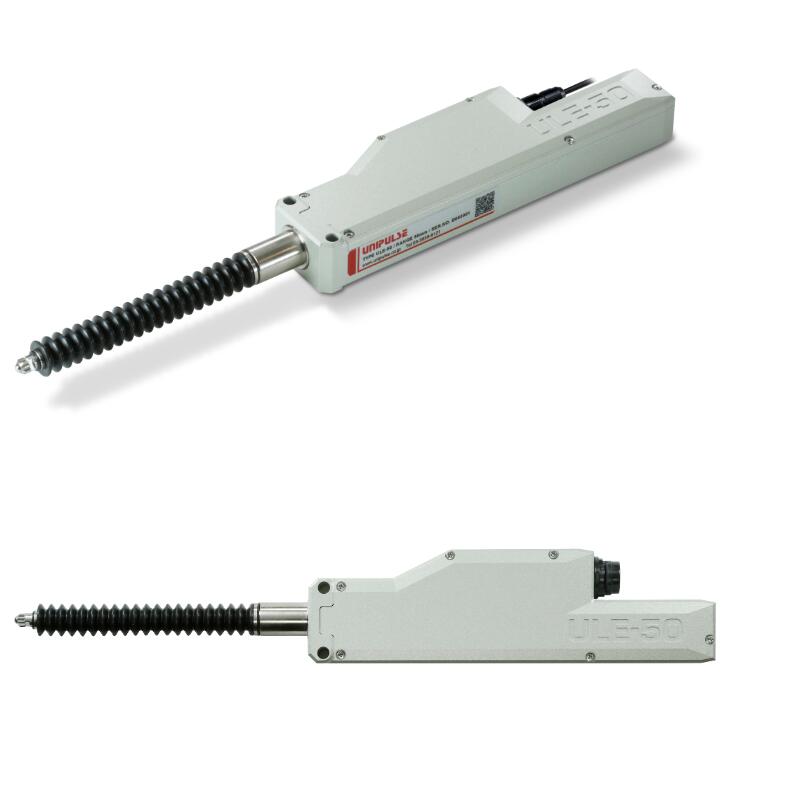

ULE-50 - 位移傳感器
產品概要
與UNIPULSE儀表可簡單連接。接觸式直線位移傳感器。
50 mm行程，對應多種工件
采用屏蔽軟電纜，減少斷線問題
FS2000,F381A-LDI儀表配套使用
推力（測力傳感器）和位置（ULE-50）輸入可實現組裝當中的品質管理。
特長
■ 配線簡單
與我們的儀表可以電線直接連接。
因為中間無需放大器模塊，布線簡便。
■ 實現范圍廣?高精度的測試
測定范圍：50 mm
可做分辨率：2.5 μm
■ 抗干擾性強
標準RS-422A規格的通訊方式，抗干擾強。
■ 主要用途
? 與我們的儀表配套使用、
同時測定壓裝時的壓力和位移的特性
? 檢查壓入時的位置狀態
? 測定鉚接時的高度
? 測定螺帽擰緊后的高度

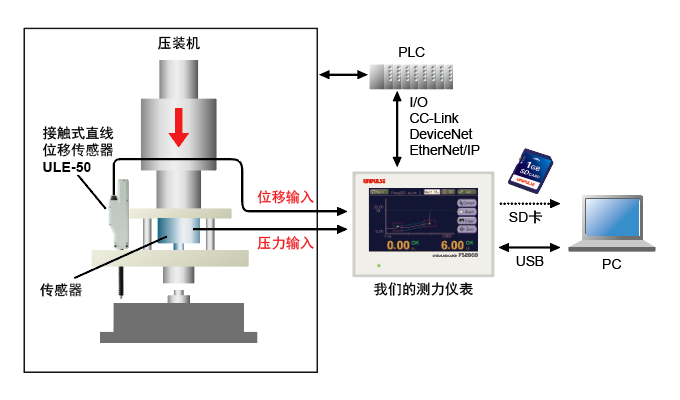

測試系統案例：壓裝時的壓力-位移特性的測定
技術參數
| 型號 | ULE-50 |
|---|---|
| 測量方式 | 光學式增量編碼器 |
| 測量范圍 | 50 mm |
| 分辨率 | 2.5 μm（連接我們的儀表時） |
| 測定力 | 向下安裝時 約 2.8 N 橫向安裝時 約 2.6 N * 探頭完全按下時的測量能力 向上安裝時 約 2.3 N |
| 輸出信號 | 90°相位差 差動線路驅動器信號（符合RS-422A標準） |
| 使用溫度范圍 | －10℃ ～ ＋40℃（無結冰、結露） |
| 保存溫度范圍 | －20℃ ～ ＋60℃（無結冰、結露） |
| 線纜 | 柔性電纜線 2 m |
| 重量 | 約 350 g |
| 電源電壓 | DC 4.5 ～ 30 V |
| 消耗電流 | 約 0.1 A 以下 |
| 附屬品 | 連接線纜（柔性電纜線 2 m） |
外形尺寸
