２ポイントセンスビー

溫度幅が自由にとれるサーモスタツト

上限?下限の二點間に溫度幅を持たせＯＮ‐ＯＦＦできる２Ｐｏｉｎｔ　Ｓｅｎｓｂｅｙは、ご希望に応じ溫度幅を設定できる機能を備えておりますので、溫度幅を持たせたコントロール、過熱あるいは低溫の異常溫度警報など多段的な多目的制御ができる多様性を持っております。

• 原理と構造

溫度の変化によって作動するベローの動きは特殊スイッチ機構で敏速な動きに変え、電流をくＯＮ‐ＯＦＦ＞する機構で、上限と下限の一定溫度幅にくＯＮ‐ＯＦＦ＞する復帰溫度幅は接點動作間隙を調節することによってきめられる構造です。
動作溫度は、設定溫度固定型と希望溫度を可変型ダイヤル操作によって、設定出來る二つの型式があります。

• 溫度に対する動作

ツーポイントセンスビーは動作する上限溫度を基準にして、ＯＰＥＮ型、ＣＬＯＳＥＤ型に分けられております。
例えば、ＴＯＳ－ＳＬ－５０－ＯＰ型、復帰溫度幅１０ｄｅｇ、設定溫度１００℃の製品を説明しますと、

●取付法：ネジ込式で溫度は固定式です。

●受感部の長さ      ：５０ｍｍです。

●接點の動作          ：１００℃以上では接點がＯＦＦ溫度が下降して９０℃になると接點は ＯＮとなり、９０℃～１００℃まで                                     の１０℃幅でＯＮ‐ＯＦＦを繰返します。

ＯＰＥＮ型動作（ｂ接點）

ＣＬＯＳＥＤ型動作

（ａ接點）

ＣＯＭ型

上限

（設定溫度）

下限

（復帰溫度）

上限

（設定溫度）

下限

（復帰溫度）

上限

（設定溫度）

下限

（復帰溫度）

• 仕様

Widget Didn’t Load

Check your internet and refresh this page.

If that doesn’t work, contact us.

Refresh this page

• ご注文についての要項

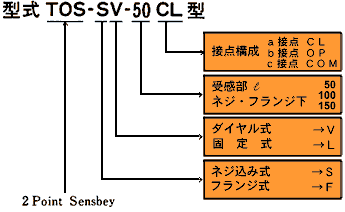

型式の區分、使用溫度又は、設定溫度、復帰溫度幅、ＯＰＥＮ?ＣＬＯＳＥＤ?ＣＯＭ等を記入ください。
溫度制御対象物によっては、溫度上昇速度や下降速度等、溫度特性が大きく変わり設定溫度と異なる溫度で動作する場合もありますのでご相談ください。

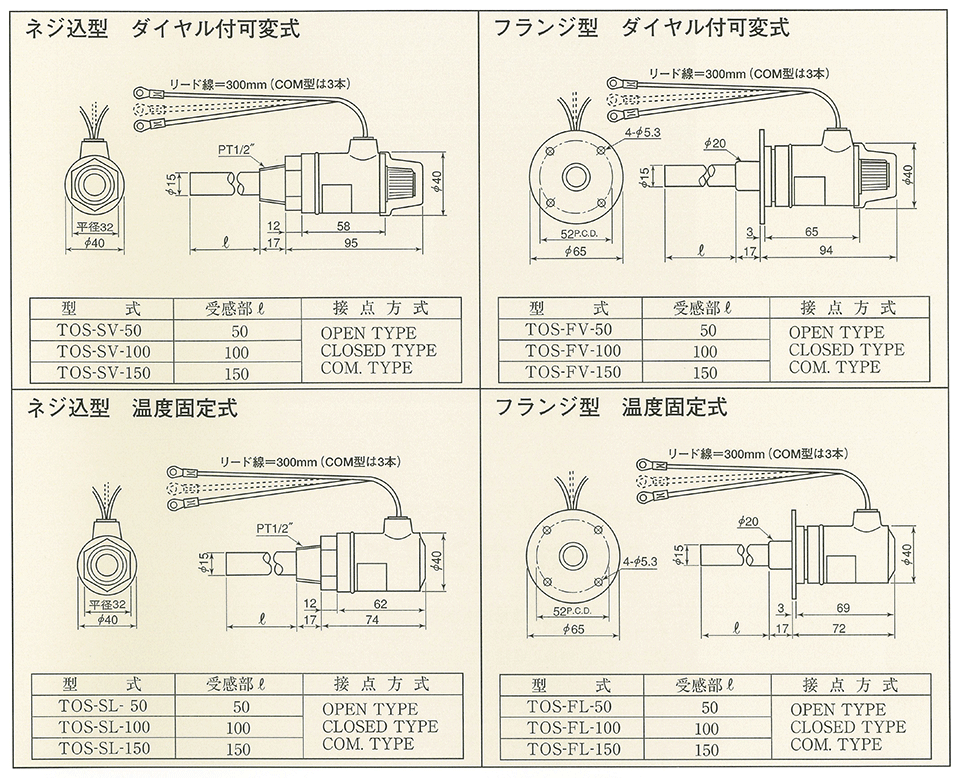

• 2ポイントセンスビー　外観と寸法
