日本Totaku東拓工業可拉伸管15112-38/15112-75
發布時間：2025-02-13
日本Totaku東拓工業可拉伸管15112-38/15112-75
日本Totaku東拓工業可拉伸管15112-38/15112-75

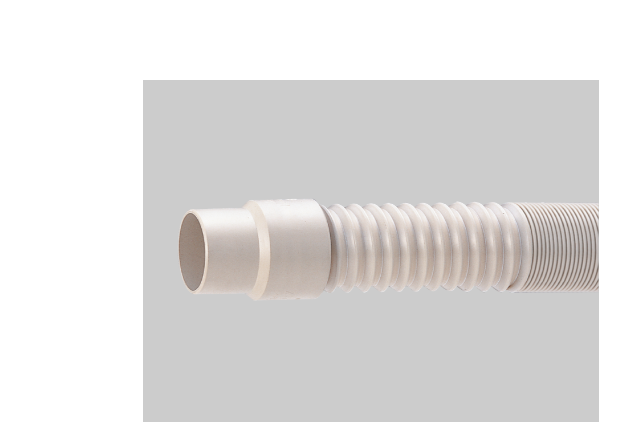

TAC伸縮ダクト｜ダクトホース
小気味よく伸縮するダクトホースです。
伸縮が自在で、1/3?1/4の長さに縮小でき、自由な角度?方向に固定できます。（ただし、大口徑になると形狀の保持力が低下します。）
ホース定尺（5ｍ）の両端にカフス付き。
80℃の溫風に使用できます。サイズはφ38～φ300。
定尺のみの販売となります。
曲げやすい
両端カフス付き
伸縮自在
ダクト
軽量
曲がり保持
耐熱性（80℃）
繰り返し伸縮耐久性
耐熱性
定尺販売
サイズ
φ38-φ300
長さ
各サイズ 5m
使用溫度範囲
-20～80℃
コード
15112
流體
ダクト、工場設備の送排気、溫風（80℃以下）の送排気、室內の送排気、機器の送排気
用途
溫風（80℃以下）の送?排気用。
空調用?換気用。
機器の排気用など。
特長
小気味よく伸縮するダクトホースです。
伸縮が自在で、自由な角度?方向に固定できます。（ただし、大口徑になると形狀の保持力が低下します。）
1/3?1/4の長さに縮小できるため、運搬が容易で、取付け前の保管スペースも少なくてすみます。
ホース定尺（5ｍ）の両端にカフスを付けています。
80℃の溫風に使用できます。
サイズはφ38～φ300。
★伸縮回數10萬回以上（0℃、25℃）、屈曲曲げ回數10萬回以上（左右90度、0℃、25℃）の性能を有します。
構造図
TAC伸縮ダクト
規格
標準寸法?物性
| 呼び徑 mm | 呼び徑 inch | 內徑 （參考） mm | 外徑 mm | ピッチ （伸張時） mm | 參考質量 g/m | 定尺 m | 伸縮強度 | 屈曲強度 | 許容曲げ 半徑 mm | 使用可能 上限溫度 ℃ |
|---|---|---|---|---|---|---|---|---|---|---|
| 38 | 1?1/2 | 35 | 42.0 | 10.5 | 165 | 5 | 10萬回以上 | 10萬回以上 | 30 | 80 |
| 50 | 2 | 50 | 58.0 | 12.3 | 190 | 5 | 10萬回以上 | 10萬回以上 | 40 | 80 |
| 65 | 2?1/2 | 63 | 72.0 | 14.0 | 230 | 5 | 10萬回以上 | 10萬回以上 | 55 | 80 |
| 75 | 3 | 71 | 81.0 | 15.7 | 255 | 5 | 10萬回以上 | 10萬回以上 | 60 | 80 |
| 90 | 3?1/2 | 83 | 94.0 | 15.7 | 365 | 5 | 10萬回以上 | 10萬回以上 | 70 | 80 |
| 100 | 4 | 97 | 108.0 | 17.0 | 440 | 5 | 10萬回以上 | 10萬回以上 | 80 | 80 |
| 125 | 5 | 123 | 135.0 | 18.5 | 630 | 5 | 10萬回以上 | 10萬回以上 | 100 | 80 |
| 150 | 6 | 145 | 158.0 | 22.5 | 730 | 5 | 10萬回以上 | 10萬回以上 | 120 | 80 |
| 200 | 8 | 196 | 209.5 | 24.5 | 920 | 5 | 10萬回以上 | 10萬回以上 | 160 | 80 |
| 300 | 12 | 294 | 309.5 | 27.0 | 1555 | 5 | 10萬回以上 | 10萬回以上 | 240 | 80 |
許容曲げ半徑はホースの中心軸までの長さです。
本品は定尺（両端カフス付）販売です。
適合カフス＜伸縮ダクト＞
| 呼び徑 mm | 呼び徑 inch | 伸縮 ダクト用 カフス | カフス 色調 |
|---|---|---|---|
| 38 | 1?1/2 | ○ | ライトグレー |
| 50 | 2 | ○ | ライトグレー |
| 65 | 2?1/2 | ○ | ライトグレー |
| 75 | 3 | ○ | ライトグレー |
| 90 | 3?1/2 | ○ | ライトグレー |
| 100 | 4 | ○ | ライトグレー |
| 125 | 5 | ○ | ライトグレー |
| 150 | 6 | ○ | ライトグレー |
| 200 | 8 | ○ | ライトグレー |
| 300 | 12 | ○ | 黒 |
注意事項
このカタログのデータはすべて直管狀態の値です。
耐薬品性については「技術資料」をご參照ください。
屋外での長期間にわたる使用?保管は避けてください。
使用溫度範囲は-20～80℃です。
