日本ANLET安耐特真空泵ST1-300/ST1-600/ST1-1000
發布時間：2025-01-18
日本ANLET安耐特真空泵ST1-300/ST1-600/ST1-1000
日本ANLET安耐特真空泵ST1-300/ST1-600/ST1-1000
日本ANLET安耐特真空泵ST1-2000/ST1-3000/ST1-4000
日本ANLET安耐特真空泵ST1-6000
単段式ST1（メカニカルブースタ）
出力軸はメカニカルシール式。
エンドレス方式で省エネ?低騒音。特許取得済。
主な用途
メカニカルブースタ。
仕様
| 型式 | 口徑 (A) | 設計排気速度 (m3/h) | 回転速度 (min-1) | モーター (kW) | *大差圧 (kPa) | 冷卻水量 (L/min) | |
|---|---|---|---|---|---|---|---|
| 吸込 | 吐出 | ||||||
| ST1-300 | 80 | 65 | 290 | 1750 | 0.75 | 5 | 3～5 |
| 1.5 | 9 | ||||||
| 2.2 | 16 | ||||||
| ST1-600 | 100 | 80 | 585 | 1700 | 1.5 | 5 | 3～5 |
| 2.2 | 8 | ||||||
| 3.7 | 13 | ||||||
| ST1-1000 | 150 | 100 | 995 | 1700 | 2.2 | 5 | 5～10 |
| 3.7 | 8 | ||||||
| 5.5 | 12 | ||||||
| ST1-2000 | 200 | 100 | 2030 | 1650 | 5.5 | 5 | 5～10 |
| 7.5 | 8 | ||||||
| 11 | 16 | ||||||
| ST1-3000 | 200 | 150 | 2950 | 1600 | 7.5 | 8 | 10～15 |
| 11 | 12 | ||||||
| 15 | 20 | ||||||
| ST1-4000 | 250 | 150 | 3980 | 1250 | 11 | 6 | 15～20 |
| 15 | 10 | ||||||
| 22 | 16 | ||||||
| ST1-6000 | 300 | 200 | 6040 | 1300 | 15 | 6 | 20～30 |
| 22 | 9 | ||||||
| 30 | 13 | ||||||
※*大差圧內でも圧縮比が高い場合には使用できないこともありますので、お問い合わせください。
※フランジモータ直結式(ST1-FD型)もありますので、お問い合わせください。
特性曲線
後段真空ポンプの選定について
メカニカルブースタの性能は後段真空ポンプの機種?性能によって変化します。したがって、メカニカルブースタを用いた排気系を構成する場合には所要の目的に*も適した後段真空ポンプを選定する必要があります。後段真空ポンプの排気容量は操業圧力、運転時間の長短等によっても異なりますが、一般的にメカニカルブースタの1/2～1/10程度が適當です。操業圧力が比較的高い連続運転時には大容量の後段ポンプを。また、高真空で連続運転する場合には小容量の後段ポンプとします。

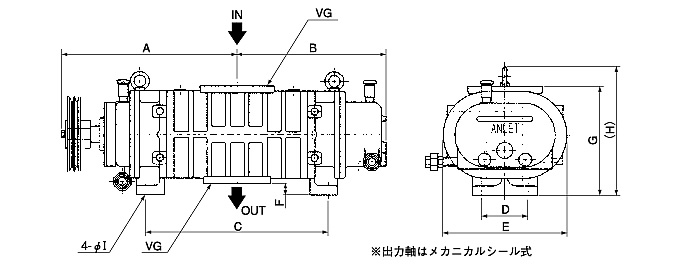

寸法図
標準付屬品
本體プーリ、メカニカルシール、冷卻水配管
単位：mm
| 型式 | A | B | C | D | E | F | G | H | I | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| ST1-300 | 380 | 325 | 395 | 100 | 270 | 25 | 235 | 270 | 15 | 200 |
| ST1-600 | 420 | 345 | 420 | 140 | 345 | 50 | 310 | 350 | 15 | 250 |
| ST1-1000 | 465 | 385 | 495 | 160 | 400 | 50 | 350 | 405 | 15 | 300 |
| ST1-2000 | 500 | 410 | 510 | 210 | 550 | 60 | 460 | 515 | 17 | 400 |
| ST1-3000 | 520 | 450 | 555 | 300 | 650 | 70 | 530 | 590 | 17 | 550 |
| ST1-4000 | 610 | 520 | 680 | 340 | 745 | 90 | 610 | 680 | 21 | 900 |
| ST1-6000 | 750 | 645 | 830 | 390 | 810 | 95 | 655 | 765 | 24 | 1200 |
※質量は標準付屬品付きの概略値です。
