日本日東工業Nittokogyo面板柜S30-55C
發布時間：2025-01-16
日本日東工業Nittokogyo面板柜S30-55C
日本日東工業Nittokogyo面板柜S30-55C

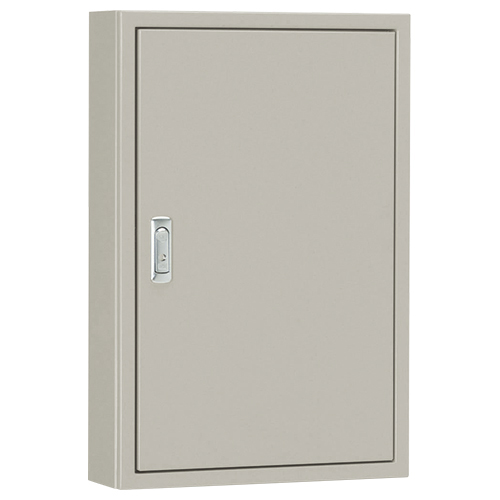

[S] 盤用キャビネット?露出形 鉄製基板付 フカサ300mm
![[S] 盤用キャビネット?露出形 鉄製基板付 フカサ300mm 寫真](/public/Home/images/upload/image/20250116/1736995152274997.jpg)
| 取扱説明書 | 取扱説明書(B,S,BF,SF,TB-M) |
|---|
豊富な機種により幅広いニーズに対応する盤用キャビネット
●ハンドル部の機能?デザインに優れています。
●配線支持レールの取り付けが可能です。
（タテ寸法1,000mm以上に取付可能）
●扉の取り外しなど施工性が優れています。
●接地端子が左右にあり、接地作業が容易です。
（ヨコ寸法800mm以上かつタテ寸法1,000mm以上を?qū)澫螅?/h6>
| 設置場所 | 屋內 |
|---|---|
| IP規格 | 片扉IP2XD |
| 塗裝色 | クリーム塗裝（2.5Y9/1） |
| 材質 | 鉄 |
| 取付基板 | 鉄製基板 2.3mm クリーム塗裝(2.5Y8/2) |
| キャビネット板厚 | 扉1.6mm ボデー1.6mm 前面枠1.6mm |
| ハンドル | 平面ハンドル小(H-11AN)(キーNo.N200:1コ) |
| 代表オプション | [BP21] 基板用レール(盤用キャビネット(B、S、BF、SF)扉裏面用) |
|---|---|
| 関連商品 |
フカサ：300 mm
| 図面 | 品名記號 | 扉形式 | 外形寸法 mm | 取付基板寸法 mm | 有効フカサ mm◆ | 製品質量 kg | 納期 區分 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | |||||||
| 図面 | S30-55C | 片扉 | 500 | 500 | 300 | 420 | 420 | 281 | 20.4 |  | |
◆有効フカサはハンドル部?前面枠などにより減少しますのでご注意ください。
★両扉の合わせ部の有効フカサは23mm引いた寸法となります。
?記載の価格には消費稅は含まれていません。
