日本尤尼帕斯UTMII-2Nm旋轉扭矩儀UTMII-2NM

發布時間：2024-12-24

日本尤尼帕斯UTMII-2Nm旋轉扭矩儀UTMII-2NM

UTMⅡ/UTMⅡ(R)

スリップリングレス　回転トルクメータ

UTMシリーズはおかげさまで出荷臺數3萬臺突破！

?2014年度グッドデザイン賞
?2014年度東京都ベンチャー技術大賞　優秀賞

製品概要

1/10000の分解能、卓越したゼロ點の安定性、1 kHzの応答性を誇るユニパルス獨自のトルクメータ?センサです。
●*大レンジ10000 N m

0.05 N m ～ 5000 N mのレンジに10000 N mが新登場。1?2?5系列の17機種ラインアップを用意しています。

●角ドライブオプション

ナットランナ(ネジ締め裝置)のトルク測定に*適です。
UTMⅡの高精度と高速性を生かした締め付け作業時のトルク変動測定が可能です。

●アナログ帯域1 kHz、サンプリング周波數6 kHzの高速?gòu)甏?/p>

高速現象のモニターだけでなく、トルクフィードバックにもお使いいただけます。

●許容過負荷500％

過負荷が心配なアプリケーションにも余裕をもってお使いいただけます。

●0.05 N mから10000 N mまで、1.2.5系列の定格容量を標準化

多様なアプリケーションに的確に応えます。

●回転パルス出力：4パルス／回転

回転パルス出力が1パルス/回転から4パルス/回転になり、低速回転域での回転速度測定精度が向上しました。

●外亂ノイズ対策を大幅に強化

高分解能、安定性、非接觸、小型軽量

■ 機器組込が容易な小型軽量設計

0.05?0.1?0.2?0.5?1?2Nmの6機種は、54(W)×50(H)×40(D) mm、200 g以下の小型軽量設計

■ 高精度?安定性

1/10000の分解能、卓越したゼロ點の安定性を?qū)g現。微小トルクも高精度に測定します。

■ スリップリングレスでメンテナンスフリー

ブラシなどの接觸部が無いため、定期的なメンテナンスや部品交換の必要がありません。

■ *高回転速度25000 rpm

0.05 ～ 10 N m	25000 rpm
20，50 N m	20000 rpm
100 N m	15000 rpm
200 N m	12000 rpm
500 N m	10000 rpm
1000 N m	7000 rpm
2000 N m	6000 rpm
5000 N m	5000 rpm
10000 N m	4000 rpm

■ 初動トルクが小さい

0.00001 N m（UTMⅡ-0.05Nm）と初動トルクが極めて小さいため、靜的測定から高回転でのトルク測定まで、正確な測定が可能。

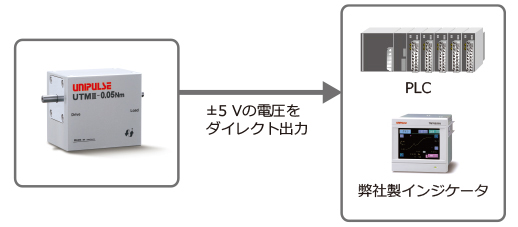

外付け不要でスマートなシステム構成

正転?逆転のフルスケールを±5 Vに校正して出荷。外付けのアンプは必要ありません。

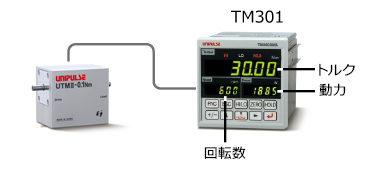

トルクと回転を同時検出

別売のTM301をお使いいただければ、トルクと回転パルス信號から、リアルタイムな動力測定が可能となります。
トルクセンサ16

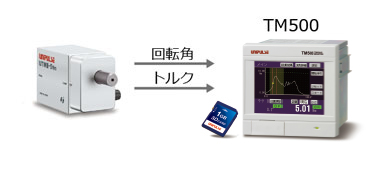

角度に対するトルク変動を検出

ロータリーエンコーダオプションと別売のTM500をお使いいただければ、トルクと角度を同時に測定?管理できます。
トルクセンサ17

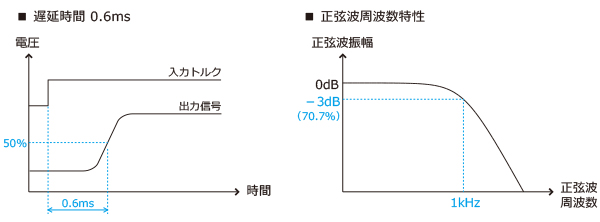

応答特性

6 kS/sの高速A/D変換により0.6 msの低遅延速度と1 kHzのカットオフ周波數を?qū)g現しました。

UTMⅡを特集した過去のメールマガジンはこちら

? 取付けや芯合わせが簡単な回転トルクメータUTMシリーズをご紹介!!
? 高速回転時のトルクも正確に測定できるトルクメータUTMシリーズ
 ? 微小トルクを正確に測定できるトルクメータUTMシリーズ

仕様

→トルク単位換算表

? 測定レンジ：±0.05 N m ～ ±2 N m
? 測定レンジ：±5 N m ～ ±200 N m
? 測定レンジ：±500 N m ～ ±10000 N m

±0.05 N m ～ ±2 N m

測定レンジ	±0.05 N m	±0.1 N m	±0.2 N m	±0.5 N m	±1 N m	±2 N m
電源入力	DC 24 V±15％
消費電流	100 mA 以下
出力レンジ	±5 V DC　負荷抵抗:2 kΩ以上
応答性	1 kHz
パルス出力	1回転4パルス出力　オープンコレクタ出力　定格DC 30 V　10 mA
許容過負荷	500% FS
非直線性	0.03% FS 以下
ヒステリシス	0.03% FS 以下
繰返し性	0.03% FS 以下
動作溫度範囲	－10 ～＋50℃
ゼロ點の溫度影響	0.01% FS/℃ 以下
出力の溫度影響	0.01% FS/℃ 以下
*高回転速度	25000 rpm
ねじりばね定數	5.67 N m/rad	11.57 N m/rad	26.10 N m/rad	93.1 N m/rad	188 N m/rad	414 N m/rad
定格ねじれ角	8.81× 10^-3 rad (0.505°)	8.64× 10^-3 rad (0.495°)	7.66× 10^-3 rad (0.439°)	5.37× 10^-3 rad (0.308°)	5.32× 10^-3 rad (0.305°)	4.83× 10^-3 rad (0.277°)
慣性モーメント	8.77× 10^-7 kg m²	8.87× 10^-7 kg m²	8.99× 10^-7 kg m²	1.49× 10^-6 kg m²	1.52× 10^-6 kg m²	1.42× 10^-6 kg m²
ケースサイズ (W×H×D)	54×50×40 mm
全長	74 mm			84 mm
シャフト徑	φ5 mm			φ8 mm
重量	約 160 g			約 180 g
付屬ケーブル	6芯ロボットケーブル 2 m 先端柳線 → ケーブル長さ5 mに交換可能（オプション：UTMⅡ-L5）
別売ケーブル	CATM51：6芯ロボットケーブル 5 m 先端柳線 CATM12：6芯ロボットケーブル 10 m 先端柳線
CEマーキング適合	2011/65/EU+(EU)2015/863 2014/30/EU(EN61326-1, EN61326-2-3)

オプション

測定レンジ	±0.05 N m	±0.1 N m	±0.2 N m	±0.5 N m	±1 N m	±2 N m
キー溝
ロータリーエンコーダ	○	○	○	○	○	○
キー溝＆エンコーダ
角ドライブ
角ドライブ＆エンコーダ

±5Nm ～ ±200Nm

測定レンジ	±5 N m	±10 N m	±20 N m	±50 N m	±100 N m	±200 N m
電源入力	DC 24 V ±15％
消費電流	100 mA 以下		150 mA 以下
出力レンジ	±5 V DC　負荷抵抗:2 kΩ以上
応答性	1 kHz
パルス出力	1回転4パルス出力　オープンコレクタ出力　定格DC 30 V　10 mA
許容過負荷	500% FS
非直線性	0.03% FS 以下
ヒステリシス	0.03% FS 以下
繰返し性	0.03% FS 以下
動作溫度範囲	－10 ～＋50℃
ゼロ點の溫度影響	0.01% FS/℃ 以下
出力の溫度影響	0.01% FS/℃ 以下
*高回転速度	25000 rpm		20000 rpm		15000 rpm	12000 rpm
ねじりばね定數	691 N m/rad	1851 N m/rad	5386 N m/rad	8428 N m/rad	17.3×10^-3 N m/rad	41.7×10^-3 N m/rad
定格ねじれ角	7.24× 10^-3 rad (0.415°)	5.40× 10^-3 rad (0.310°)	3.71× 10^-3 rad (0.213°)	5.93× 10^-3 rad (0.340°)	5.78× 10^-3 rad (0.331°)	4.79× 10^-3 rad (0.275°)
慣性モーメント	3.56× 10^-6 kg m²	3.66× 10^-6 kg m²	2.60× 10^-5 kg m²	2.67× 10^-5 kg m²	6.60×10^-5 kg m²	1.40×10^-4 kg m²
ケースサイズ (W×H×D)	57×55×40 mm		70×68×51 mm		67×74×57 mm	67×79×62 mm
全長	97 mm		150 mm	170 mm	177 mm	187 mm
シャフト徑	φ12 mm		φ20 mm		φ25 mm	φ30 mm
重量	約 270 g		約 700 g		約 1.1 kg	約 1.5 kg
付屬ケーブル	6芯ロボットケーブル 2 m 先端柳線 → ケーブル長さ5 mに交換可能（オプション：UTMⅡ-L5）
別売ケーブル	CATM51：6芯ロボットケーブル 5 m 先端柳線 CATM12：6芯ロボットケーブル 10 m 先端柳線
CEマーキング適合	2011/65/EU+(EU)2015/863 2014/30/EU(EN61326-1, EN61326-2-3)

オプション

測定レンジ	±5 N m	±10 N m	±20 N m	±50 N m	±100 N m	±200 N m
キー溝	○	○	○	○	○	○
ロータリーエンコーダ	○	○	○	○
キー溝＆エンコーダ	○	○	○	○
角ドライブ					○
角ドライブ＆エンコーダ		○	○	○	○

±500 N m ～ ±10000 N m

測定レンジ	±500 N m	±1000 N m	±2000 N m	±5000 N m	±10000 N m
電源入力	DC 24 V ±15％
消費電流	150 mA 以下	160 mA以下
出力レンジ	±5 V DC　負荷抵抗:2 kΩ 以上
応答性	1 kHz
パルス出力	1回転4パルス出力　オープンコレクタ出力　定格DC 30 V　10 mA
許容過負荷	500% FS
非直線性	0.03% FS 以下
ヒステリシス	0.03% FS 以下
繰返し性	0.03% FS 以下
動作溫度範囲	－10 ～＋50℃
ゼロ點の溫度影響	0.01% FS/℃ 以下
出力の溫度影響	0.01% FS/℃ 以下
*高回転速度	10000 rpm	7000 rpm	6000 rpm	5000 rpm	4000 rpm
ねじりばね定數	117×10³ N m/rad	377×10³ N m/rad	717×10³ N m/rad	1649×10³ N m/rad	3255×10³ N m/rad
定格ねじれ角	4.28× 10^-3 rad (0.246°)	2.65× 10^-3 rad (0.152°)	2.79× 10^-3 rad (0.160°)	3.03× 10^-3 rad (0.174°)	3.07× 10^-3 rad (0.176°)
慣性モーメント	4.70× 10^-4 kg m²	2.90×10^-3 kg m²	5.89×10^-3 kg m²	2.01×10^-2 kg m²	5.16×10^-2 kg m²
ケースサイズ (W×H×D)	67×79× 72 mm	86×103× 98 mm	86×119× 111 mm	97×141× 137 mm	103×166× 162 mm
全長	217 mm	286 mm	306 mm	387 mm	447 mm
シャフト徑	φ40 mm	φ60 mm	φ70 mm	φ90 mm	φ110 mm
重量	約 2.6 kg	約 7.3 kg	約 10.5 kg	約 21.4 kg	約 36 kg
付屬ケーブル	6芯ロボットケーブル 2 m 先端柳線 → ケーブル長さ5 mに交換可能（オプション：UTMⅡ-L5）
別売ケーブル	CATM51：6芯ロボットケーブル 5 m 先端柳線 CATM12：6芯ロボットケーブル 10 m 先端柳線
CEマーキング適合	2011/65/EU+(EU)2015/863 2014/30/EU(EN61326-1, EN61326-2-3)

オプション

測定レンジ	±500 N m	±1000 N m	±2000 N m	±5000 N m	±10000 N m
キー溝	○	○	○	○	○
ロータリーエンコーダ
キー溝＆エンコーダ
角ドライブ	○
角ドライブ＆エンコーダ	○

ダウンロード

製品カタログ（PDF）		トルク計測カタログ(14 MB)	日
取扱説明書（PDF）		UTMⅡ-0.05-2Nmマニュアル(2 MB)	日	英
		UTMⅡ-5/10Nmマニュアル(3 MB)	日	英
		UTMⅡ-20Nmマニュアル(3 MB)	日	英
		UTMⅡ-50Nmマニュアル(3 MB)	日	英
		UTMⅡ-100Nmマニュアル(3 MB)	日	英
		UTMⅡ-200Nmマニュアル(3 MB)	日	英
		UTMⅡ-500Nmマニュアル(3 MB)	日	英
		UTMⅡ-1000Nmマニュアル(2 MB)	日	英
		UTMⅡ-2000Nmマニュアル(2 MB)	日	英
		UTMⅡ-5000Nmマニュアル(2 MB)	日	英
		UTMⅡ-10000Nmマニュアル(2 MB)	日	英
		UTMⅡ rotary encoder補足説明書(387 KB)	日	英
2D 外観図	DXF （ZIP）	UTMⅡ/rotary encoder/??溝 2D外観図_DXF(897 KB)	日
2D 外観図	PDF （ZIP）	UTMⅡ/rotary encoder/??溝 2D外観図_PDF(2 MB)	日
3D 外観図	STEP （ZIP）	UTMⅡ/rotary encoder/??溝 3D外観図_STEP(9 MB)	日
サポートツール
ソフトウェア

取扱説明書、製品外観図、サポートツール、ソフトウェアは、ユーザー登録のうえダウンロードしてください。
PDF形式のファイル閲覧にはAdobe社のAcrobat Readerをインストールする必要があります。
