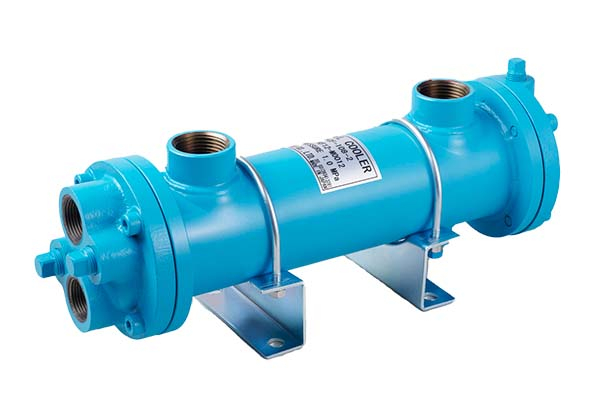

日本TAISEI大生熱交換器G-FCF-234-0/G-FCF-234-0
發布時間：2024-12-24
日本TAISEI大生熱交換器G-FCF-234-0/G-FCF-234-0
FCF
| 種別 | オイルクーラ |
|---|---|
| 用途 | 固定管板式なので管側の清掃が容易です。 油の汚れは少ないが、冷卻水は汚れが多く、管側を多く洗浄する場所での使用に*適です。 |
| 特徴 | ?自社製φ9ローフィンチューブ使用により、高性能かつコンパクト化を?qū)g現 ?一番シンプルな構造で比較的安価な固定管板仕様 ?油流量の多少に対し、各サイズとも3種類の機種選択が可能 ?方向指定のない油出入口や移動式Uボルト腳による自由度の高い設置性 |
熱交換器の選定方法
カタログ2
? カタログの性能グラフを使用して簡易的に熱交換器（シェルアンドチューブ式）を選定することができます。
仕様
| 項目 | 標準仕様 | 対応可能仕様?オプション等 |
|---|---|---|
| 構造 | 固定管板式 | |
| *高使用圧力 | 胴側：1.0MPa 管側：1.0MPa | |
| 対応流體 | 胴側：一般作動油 管側：清水 | 水グリコール系作動油 脂肪酸エステル系作動油 |
| 冷卻管 | 仕様：φ9 ローフィンチューブ 材質：りん脫酸銅 | |
| 伝熱面積 | 0.15㎡～10㎡ | |
| 取り合い | 胴側：Rcねじ込み式 管側：Rcねじ込み式 |
型式
流體の種類
| 記號 | 流體の種類 |
| 無 | 一般鉱物油 |
| G | 水グリコール系作動油 |
| 脂肪酸エステル系作動油 |
FCF
サイズ
| 記號 | 伝熱面積(㎡) | 胴體徑 |
| 003 | 0.15 | φ63.5 |
| 006 | 0.3 | |
| 108 | 0.4 | φ76.3 (65A) |
| 114 | 0.7 | |
| 122 | 1.1 | |
| 226 | 1.3 | φ114.3 (100A) |
| 234 | 1.7 | |
| 242 | 2.1 | |
| 256 | 2.8 | |
| 270 | 3.5 | |
| 350 | 2.5 | φ139.8 (125A) |
| 370 | 3.5 | |
| 390 | 4.5 | |
| 311 | 5.5 | |
| 313 | 6.5 | |
| 314 | 7 | |
| 316 | 8 | |
| 411 | 5.5 | φ165.2 (150A) |
| 414 | 7 | |
| 416 | 8 | |
| 418 | 9 | |
| 420 | 10 |
油量區分*1
| 記號 | 油量區分 |
| 0 | 多い |
| 1 | 普通 |
| 2 | 少ない |
*1 油量區分について
胴體內のバッフルプレートの枚數を流量の多少により変えることで流速の*適化をしています。
型式表示例：FCF-003-1
