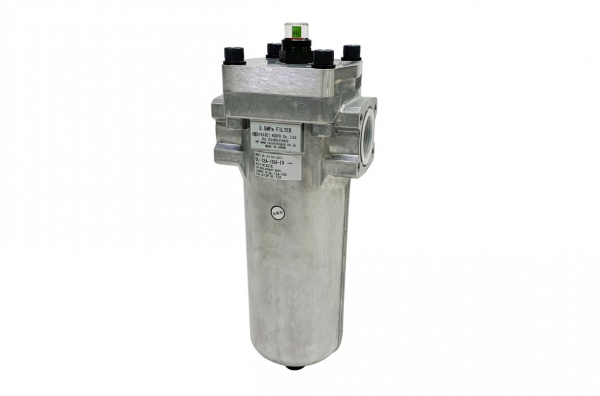

日本大生過濾器濾芯UL-12A-20U-EV
發布時間：2024-12-23
日本大生過濾器濾芯UL-12A-20U-EV
日本大生過濾器濾芯UL-12A-20U-EV
UL
| 種別 | ラインフィルタ |
|---|---|
| 用途 | インラインに裝著し油圧回路中の油清浄度を保ち、油圧機器をコンタミから守ります。 |
| 特徴 | ?ベストセラーUシリーズの低圧モデル ?上抜き式の為、エレメントの交換が容易 ?インジケータ、リリーフ弁など豊富な裝備品が選択可能 ?他のUシリーズとエレメントは共通 |
仕様
| 項目 | 標準仕様 | 対応可能仕様?オプション等 |
|---|---|---|
| 対応流體 | 一般鉱物油 | リン酸エステル系作動油、水グリコール系作動油 |
| *高使用圧力 | 0～3.5MPa | - |
| インジケータ | 無し | 目視式、電気接點式、電気接點式(微少負荷用)選択可能 |
| リリーフ弁 | 無し | オプションとして裝著可 |
| 取り合い | Rcねじ込み式 | オプションとして溶接フランジ式へ変更可 |
| マグネット | 無し | オプションとして裝著可 |
型式
流體の種類※1
| 記號 | 流體の種類 |
| 無 | 一般鉱物油 |
| F | リン酸エステル系作動油 |
| G | 水グリコール系作動油 |
UL
口徑
| 記號 | 口徑 |
06A 生産終了 | Rc3/4 (20A) |
08A 生産終了 | Rc1 (25A） |
| 10A | Rc1 1/4 (32A） |
| 12A | Rc1 1/2 (40A) |
| 16A | Rc2 (50A) |
| 20B | Rc2 1/2 (65A) |
| 24B | Rc3 (80A) |
ろ過精度※2
| 記號 | ろ過精度 |
| Cろ紙 | |
| 3C | 3μm |
| 8C | 8μm |
| 25C | 25μm |
| 一般ろ紙 | |
| 10U | 10μm |
| 20U※3 | 20μm |
| 40U※3 | 40μm |
| 金網(SUS) | |
| 5UW | 5μm |
| 10UW | 10μm |
| 20UW | 20μm |
| 40UW | 40μm |
| 50UW | 50μm |
| 200W | 200メッシュ |
| 150W | 150メッシュ |
| 100W | 100メッシュ |
| 60W | 60メッシュ |
| ノッチワイヤ | |
| 50UK | 50μm |
| 200K | 200メッシュ |
| 150K | 150メッシュ |
| 100K | 100メッシュ |
| 60K | 60メッシュ |
裝備品(1)(2)(3)(4)
| (1) | インジケータ |
| 無 | 閉止プラグ |
| I | 目視式 |
| E | 電気接點式 |
| D | 電気接點式（微少負荷） |
| (2) | リリーフ弁 |
| V | 付 |
| K | 無 |
| (3) | 相フランジ |
| 無 | 無 |
| N | 付 |
| (4) | マグネット |
| 無 | 無 |
| M | 付 |
流れ方向
| 記號 | 方向 |
| 無 | 左→右 |
| L | 右→左 |
フィルタ 型式表示例：G-UL-12A-50UW-EVN
エレメント 型式表示例：P-G-UL-12A-50UW
シール材 型式表示例：SA-G-UL-12A-N
■エレメントの型式表示について
エレメントの型式には以下の2通りの表示が存在しますが、同一製品を表します。
「個別呼稱」???図面、銘版に記載
型式表示例：P-G-UL-12A-50UW
「共通呼稱」???伝票類、荷札に記載
型式表示例：P-G-UL,UM,UH-10,12-50UW
