日本kobata木幡計器圧力計MZF-1AR JIS-10K-25A/JIS10K20A
日本kobata木幡計器圧力計MZF-1AR JIS-10K-25A/JIS10K20A
隔膜式（ダイヤフラム式）圧力計 DIAPHRAGM-SEAL TYPE PRESSURE GAUGES
製品情報

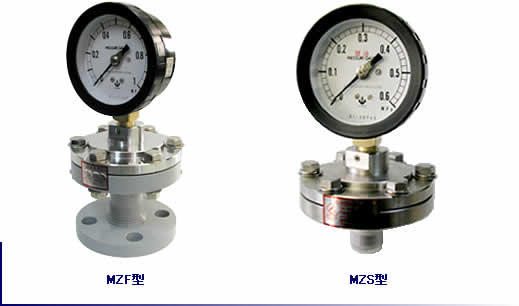

モデル：MZS型,MZF型（MODEL TYPE：MZS,MZF）
測定しようとする流體とブルドン管圧力計との間にダイヤフラムを設け、受圧部とエレメントであるブルドン 管の間に封入液を充満して圧力の伝達媒體とした構造の圧力計です。接続部及びダイヤフラムの材質を 用途に合わせて選択できるため、腐食性流體、高粘性流體、凝固性流體等の計測に適しています。 取り付け方法はネジ式（MZS-1型）とフランジ式（MZF-1型、MZF-3型）があります。
<機能?特徴>
粘性が大きくかつ凝固性流體の測定に適します。
受圧部ダイヤフラム材には、ステンレス、タンタル、テフロン等特殊耐蝕材料が使用できます。
膜のフランジ取付面は、液狀パッキンにより完全シールを行い、ダイヤフラム筐體部は二枚フランジ構成としています。
膜受圧部の洗浄を必要とする場合は、當り止めフランジ締付による三枚フランジ 構成とし、下部フランジを取外して、膜受圧部の洗浄が可能です。
受圧部と指示計との間をフレキシブル管で接続し遠隔測定する（距離は20ｍ迄）隔測式の製作が可能です。
標準で零調針を使用してありますので溫度その他による誤差の補正が容易です。
指示計部ケースは、ネジ蓋式防滴構造による樹脂枠を使用してあります。
製品仕様
| 圧力範囲（MPa） | 接続部寸法 | 指示計 | 材質 | ||||
| 金屬膜 | 非金屬膜 | ネジ式 （MZS-1型） | フランジ式 （MZF-1型） | フランジ式 （MZF-3型） | ダイヤ フラム | 本體部 | |
| 0.05～0.1 | 0.03～0.1 | G3/8B,G1/2B R3/8,R1/2 | JIS 10k15A 以上 | JIS 10k80A 以上 | φ７５ φ１００ | ＳＵＳ３１６ チタン タンタル テフロン | ＳＵＳ３０４ ＳＵＳ３１６ ＳＳ チタン 塩ビ ライニング |
| 0.1～5 | 0.1～5 | 〃 | 〃 | JIS 10k65A 以上 | |||
| 0.6～7 | 0.1～5 | 〃 | 〃 | JIS 10k40A 以上 | |||
| 10～25 | 10～25 | 〃 | 〃 | JIS 10k65A 以上 | |||

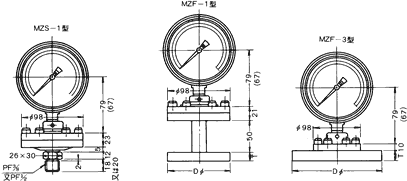

製品図面
