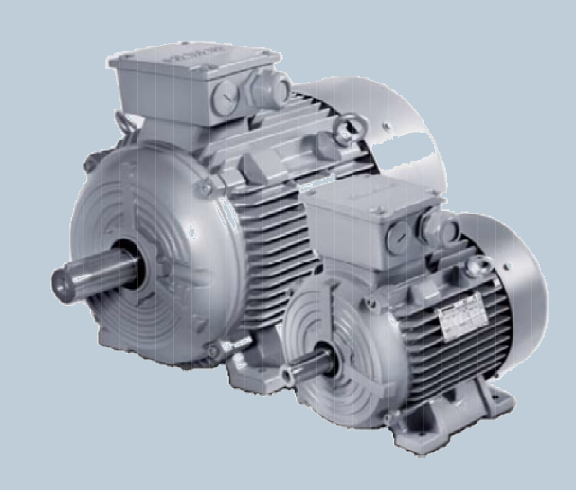

西門子三相電機1LE0003-2AA43-3AA4/30KW臥式
西門子三相電機1LE0003-2AA43-3AA4/30KW臥式
西門子三相電機1LE0003-2AA43-3AA4/30KW臥式
西門子三相電機1LE0003-1CA13-3AA4/7.5KW臥式
西門子三相電機1LE0003-1BA23-3AA4/4KW臥式
1 摘要SIMOTICS GP 1LE0 系列電動機是鑄鐵機殼通用型全封閉自扇冷卻式三相異步電動機，其防護等級為 IP55，該系列電動機設計生產符合 ISO、IEC、GB 等相關標準的要求。1LE0 系列電動機適用于連續工作制（S1）、恒轉速或一定速度范圍內的變頻調速應用。1LE0001 系列電機為高效電機， 滿足 GB18613-2012 標準能效等級 3 級和 IEC60034-30 標準 IE2 能效等級。1LE0003 系列電機為超高效電機，滿足 GB18613-2012 標準能效等級 2 級和IEC 60034-30 標準 IE3 能效等級。
2 選型步驟2.1 負載特性根據電機應用場合所對應的負載特性，選擇電機需要的冷卻方式。平方轉矩負載在各種風機、水泵、油泵中，隨著葉輪的轉動，空氣或液體在一定的速度范圍內所產生的阻力大致與轉速 n 的二次方成正比。隨著轉速的減小，轉矩按轉速的二次方減小，即 2TL = kTn 。 隨著轉速的降低，平方轉矩負載所需的轉矩以平方的比例減小，所以低頻時的負載電流很小，電動機也不會發生過熱現象。恒轉矩負載恒轉矩負載的靜負載轉矩在任何轉速下總保持恒定或基本恒定 ，如：? 傳送帶、攪拌機、擠壓機等摩擦類負載? 起重機、提升機等重力負載。? 空氣壓縮機、羅茨鼓風機、球磨機、注塑機、往復式注塞泵等。1LE0 電動機負載特性曲線1LE0 電動機機帶特定的負載時能夠使用變頻器驅動，其特定的負載扭矩如以下圖所示：圖 2-1 1LE0 電動機機負載特性曲線? 當負載轉矩在允許的轉矩范圍內時，電動機可以使用自扇冷卻；? 當負載轉矩超過所允許的轉矩時，電動機需要使用強迫冷卻,。用戶可通過選件 F70 選配獨立驅動風扇實現；獨立驅動風扇的參數見樣本第 9 頁說明。? 變頻運行當頻率超過 60 Hz 時，需要按照特定的限值進行動平衡.
