日本七星NANANBOSHI接頭連接器NCS-162-ADF(F)-CH
發布時間：2024-11-19

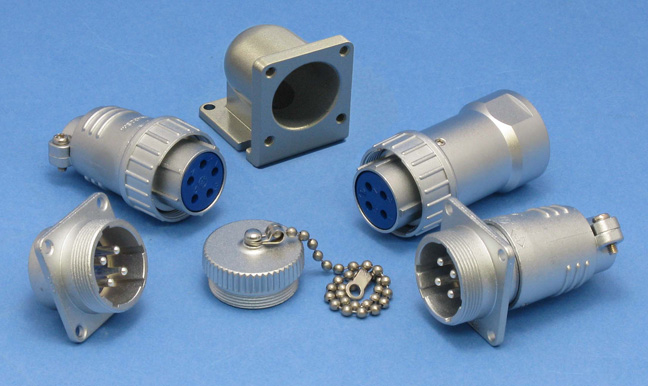

日本七星NANANBOSHI接頭連接器NCS-162-ADF(F)-CH
NJC シリーズNJC SERIES
| JIS C 5432に準拠して設計したコネクタ。派生バリエーションを多數加えて豊富なラインナップを誇ります。 海外規格取得品のバリエーションも豊富で、半導體製造裝置、各種計測器に多數の実績があります。 |
特徴
| RoHS | RoHS 指令対応品 |
| 防水性 | なし |
| ロック方式 | ねじロック方式 |
| 機構?材質特徴 |
|
| 規格について |
|
| 結線方式 | はんだづけ、圧著タイプあり（雙方の互換性あり） |
特性
?絶縁抵抗：*も近接する導體間を指定の電圧で測定した時、1,000 ＭΩ以上である。
?耐電圧：*も近接する導體間に規定の電圧を1 分間印加しても、短絡等の異常がない。
?接觸抵抗：一対のコンタクトを正規の長さまで結合させた時の導體抵抗は、5 ｍΩ以下である。
?耐振性：振動試験を行った時、機能上支障がなく、接觸抵抗は5 ｍΩ以下である。
?衝撃：衝撃試験を行った時、機能上支障がなく、接觸抵抗は5 ｍΩ以下である。
?耐濕性：濕度試験を行った後、機能上支障がなく、絶縁抵抗は10 MΩ以上である。
?溫度サイクル：溫度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は1,000 MΩ以上である。
?塩水噴霧：塩水噴霧試験を行った後、機能上支障がなく、接觸抵抗は5 ｍΩ以下である。
材質および処理
| 材質 | 処理 | |
| シェル | シェルサイズ16,20,24：亜鉛合金 （一部アルミ合金） シェルサイズ28,32：アルミ合金 | 梨地クロムめっき 特殊処理 |
| 絶縁體 | 合成樹脂 | ― |
| コンタクト | 銅合金 | 銀めっき 金めっき |
※金めっきコンタクトへの変更が可能です。
使用溫度範囲
| シェルサイズ | コンタクト數 | 使用溫度範囲 |
| 20 | 2,3,4,5 | -40℃～＋ 100℃ |
| 24 | 2,3,4,5 | |
| 32 | 3,4 | |
| 16 | 3,5 | -25℃～＋ 85℃ |
| 20 | 7,10,12 | |
| 24 | 10,14,16,4C | |
| 28 | 16,24 | |
| 32 | 2C,3C,4C | |
| 16 | 8 | -25℃～＋ 60℃ |
| 20 | 14 | |
| 24 | 21,24 | |
| 28 | 31,37 | |
| 32 | 8,10,12 |
※JIS 規格工具使用の圧著タイプは、使用溫度範囲がはんだづけタイプと異なります。
