日本ALPS TOOL螺母NA11F/NA20F/NA32F
發布時間：2024-11-15
日本ALPS TOOL螺母NA11F/NA20F/NA32F
日本ALPS TOOL螺母NA11F/NA20F/NA32F

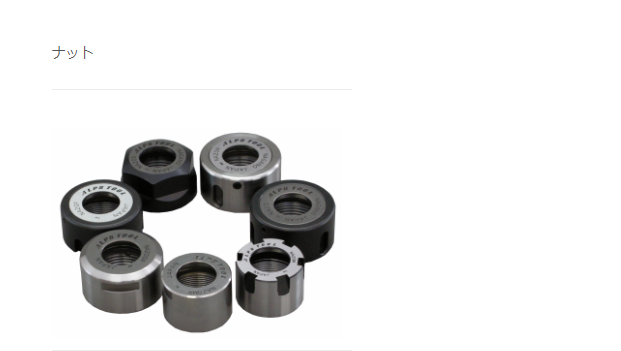

ナット
ドリルホルダ?タップホルダ?回転工具等のアフターパーツに御利用頂ける?
ナットとスパナです?
標準ナットにて干渉が生じる場合には?胴徑の小さなナットに交換して利用頂けます?
高速回転が要求される場合は?標準ナットを高速タイプに交換して御使用下さい?
NA型 (Fig.1)
ボールベアリング入りのシールドタイプで安定した、高い振レ精度が得られます。
S型と比べ把握力が約30%アップします。重切削用に御使用下さい。
NA-S型 (Fig.2/3)
NA型と比べコンパクトになっていますのでツール干渉が気になる場合に*適です。
NA-R型/SR型 (Fig.1/5)
高バランス設計と高バランス加工してあります。 高速回転に御使用ください。
（受注生産品）
NA-M型 (Fig.4)
外形寸法をS型より更に小さくしてあります。 ツール干渉する場合に御使用ください。
（注）Mネジのサイズが異なりますので、特殊ホルダーが必要です。
NA-F型 (Fig.6)
厚みをNA型より更に薄くしてあります。 （注）Mネジのサイズが異なります。
NAナット 仕様
| CODE | 図 | D | L | M | H | コレット | ホルダ | スパナ |
| NA11 | 1 | 23 | 11.5 | M14×0.75 | – | AR11-d | -ECH 7 | FK-3 |
| NA11R | ||||||||
| NA16 | 32 | 17 | M22×1.5 | AR16-d | -ECH10 | FK-4 | ||
| NA16R | ||||||||
| NA20 | 36 | 19 | M25×1.5 | AR20-d | -ECH13 | FK-5 | ||
| NA20R | ||||||||
| NA25 | 43 | 20 | M32×1.5 | AR25-d | -ECH16 | FK-6 | ||
| NA25R | ||||||||
| NA32 | 51 | 23 | M40×1.5 | AR32-d | -ECH20 | FK-8 | ||
| NA32R | ||||||||
| NA40 | 63 | 25 | M50×1.5 | AR40-d | -ECH26 | FK-9 | ||
| NA50 | 80 | 35 | M64×2.0 | AR50-d | -ECH34 | FK-11 | ||
| NA 8S | 2 | 14.5 | 10.8 | M10×0.75 | 13 | AR 8-d | -ECH5S | SP-13 |
| NA11S | 19 | 11.5 | M14×0.75 | 17 | AR11-d | -ECH7 | SP-17A | |
| NA11SR | 5 | |||||||
| NA16S | 2 | 28 | 17 | M22×1.5 | 25 | AR16-d | -ECH10 | SP-25 |
| NA16SR | 5 | |||||||
| NA20S | 2 | 34 | 19 | M25×1.5 | 30 | AR20-d | -ECH13 | SP-30 |
| NA20SR | 5 | |||||||
| NA25S | 3 | 42 | 20 | M32×1.5 | – | AR25-d | -ECH16 | FK-6 |
| NA32S | 50 | 23 | M40×1.5 | AR32-d | -ECH20 | FK-7 | ||
| NA 8M | 4 | 12 | 10.8 | M10×0.75 | AR 8-d | -ECH5s | AE-8M | |
| NA11M | 16 | 12 | M13×0.75 | AR11-d | – | AE-11M | ||
| NA16M | 22 | 18 | M19×1.0 | AR16-d | AE-16M | |||
| NA20M | 28 | 19 | M24×1.0 | AR20-d | AE-20M | |||
| NA 8MR | 5 | 12 | 10.8 | M10×0.75 | 11 | AR 8-d | SP-11 | |
| NA11MR | 16 | 12 | M13×0.75 | 15 | AR11-d | SP-15 | ||
| NA16MR | 22 | 18 | M19×1.0 | 20 | AR16-d | SP-20 | ||
| NA11F | 6 | 23 | 11 | M15×1.0 | AR11-d | FK-3 | ||
| NA16F | 30 | 15 | M22×1.0 | AR16-d | FK-4 | |||
| NA20F | 35 | 17 | M25×1.0 | AR20-d | FK-5 | |||
| NA25F | 42 | 18 | M32×1.0 | AR25-d | FK-6 | |||
| NA32F | 50 | 19 | M40×1.0 | AR32-d | FK-7 |
備考
NA-R/SR/MRは受注生産品です。
特殊ナットも設計製作しておりますので御用命ください。
