日本NBK撓性聯軸器XHS-56C-15-19
發布時間：2024-11-13

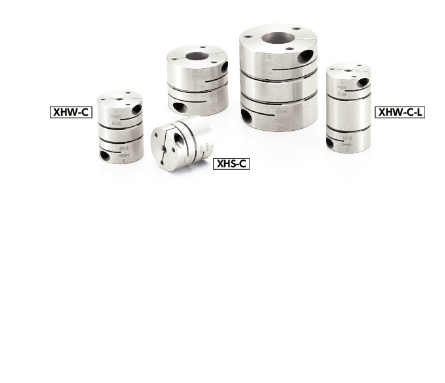

日本NBK撓性聯軸器XHS-56C-15-19
日本NBK撓性聯軸器XHS-56C-15-19
可傳遞摩擦力矩
如下表所示，夾緊型XHS-C的軸的可傳遞摩擦力矩因軸孔徑的不同而異。選擇時敬請注意。
單位 : N?m
| 外徑 | 軸孔徑 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | |
| 15 | 0.7 | |||||||||||||||||||||
| 19 | 0.7 | 1.7 | 3 | |||||||||||||||||||
| 25 | 2.5 | 3.6 | 4.7 | 5 | ||||||||||||||||||
| 27 | 2 | 2.9 | 4 | 4.2 | 5.8 | |||||||||||||||||
| 34 | 3.5 | 4.9 | 5.5 | 7.9 | 10 | 11 | 12 | |||||||||||||||
| 39 | 6 | 8 | 13 | 18 | 19 | 23 | ||||||||||||||||
| 44 | 8 | 13 | 15 | 20 | 26 | |||||||||||||||||
| 56 | 22 | 34 | 37 | 45 | 55 | 66 | ||||||||||||||||
| 64 | 23 | 42 | 60 | 88 | ||||||||||||||||||
| 79 | 140 | 150 | 180 | |||||||||||||||||||
| 98 | 120 | 140 | 150 | 170 | 190 | 210 | 220 | 240 | 260 | |||||||||||||
軸尺寸容許偏差為h7、硬度為34-40HRC、螺絲緊固扭矩為XHS-C尺寸表中的試驗值，并非保證值。
可傳遞摩擦力矩會根據使用條件而變化。請事先在與實際情況相同的條件下進行試驗。
構造
夾緊型
XHS-C短巧型
材質、表面處理
| XHS-C | |
|---|---|
| 軸套 | A2017 陽極氧化處理 |
| 固定膜片螺栓 | SCM435 四氧化三鐵保護膜（黑） |
| 膜片 | SUS304 |
| 軸環 | SUS304 |
| 內六角圓柱頭螺栓 | SCM435 四氧化三鐵保護膜（黑） |
特點
推薦適用馬達
| XHS-C | |
|---|---|
| 伺服馬達 | ◎ |
| 步進馬達 | ◎ |
| 通用馬達 | ● |
特性
| XHS-C | |
|---|---|
| 零背隙 | ◎ |
| 適用于高增益 | ○ |
| 高扭矩 | ◎ |
| 高扭轉剛性 | ◎ |
| 容許誤差調整 | ○ |
單膜片型的撓性聯軸器。
額定扭矩為傳統產品的1.5倍，為高扭矩規格。
*適合于瞬間*大扭矩高達350％的伺服馬達。
不銹鋼膜片聯軸器可容許偏心、偏角及軸向偏差。
用途
引動器/表面封裝機/精密XY軸滑臺/分度臺
使用注意事項
安裝到D型切口軸時，請注意軸的D型切口面的位置。
備有內六角螺栓可從聯軸器的外徑伸出、旋轉直徑大于外徑的規格。請注意聯軸器的干渉。
