日本Mutoh武藤編碼器DE-04-E/DE-04-V/E
發布時間：2024-10-16

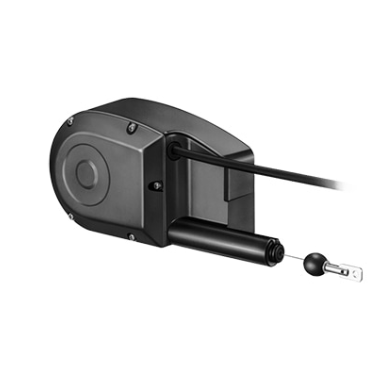

日本Mutoh武藤編碼器DE-04-E/DE-04-V/E
特徴
ワイヤー式リニアエンコーダ。
形式名後の-C/-V/-Eは出力形式が異なります。
ワイヤーの引き出し量で機械裝置の移動距離を計測。別売のデジタルカウンタや位置決めカウンタと接続し移動量のデジタル表示や位置決め制御が可能です。
取り付け位置も柔軟に設定が可能です。
製品仕様
| 機種名 | DE-04-C | DE-04-V | DE-04-E |
|---|---|---|---|
| ワイヤー有効長 | 4,000mm | ||
| 分解能 | 0.1※ | ||
| 出力パルス數 | 5パルス/mm | ||
| ワイヤー徑 | φ0.45mm | ||
| 耐久性（往復回數） | 50萬回以上（0～2m以內） 20萬回（2～4m） | ||
| 出力相 | A,B相 | ||
| 出力形態 | オープンコレクタ出力 | コンプリメンタリ出力 | ラインドライバ出力 |
| 電源 | DC4.5～26V （ラインドライバ出力は5V±5％） | ||
| 質量 | 880g | ||
| 接続ケーブル | 2m φ5.3（DIN8Pコネクタ付) （ラインドライバ出力は先端未処理） | ||
| 伝送距離 | 15m以下 （ラインドライバ出力は50m以下） | ||
