日本TECHNICAL&TRY稱重傳感器STS-030-250
發布時間：2024-10-15

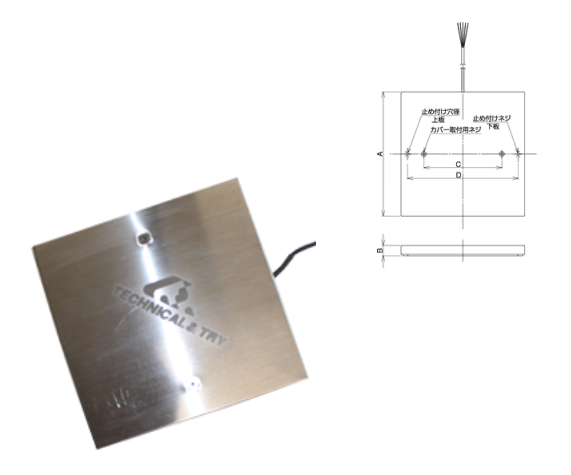

日本TECHNICAL&TRY稱重傳感器STS-030-250
驚きのローコストタイプ。図面が完成しているシリーズなので設計変更不可ですが、リーズナブルな価格で販売しています。
薄型?高精度でボトル?タンク?ボンベの殘量管理に*適
定格重量100Kg未満、350ｍｍ未満の大きさでのラインナップ
ケーブル長5m / 下板2カ所に固定穴加工
形式
(A)定格重量
010→100N≒10kgf
(※1N≒0.102kgf)
(B)外形寸法
150→150×150×19

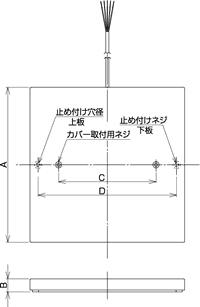

| A寸法→ | 150 mm | 200 mm | 250 mm | 300 mm | 350 mm |
|---|---|---|---|---|---|
| 定格↓ | |||||
| 100N | 19 | 19 | 19 | 19 | 19 |
| 300N | 19 | 19 | 25 | 25 | 25 |
| 500N | 19 | 19 | 28 | 28 | 28 |
| 1000N | 25 | 25 | 28 | 28 | 28 |
| C寸法 | 100 | 140 | 190 | 240 | 290 |
| D寸法 | 128 | 170 | 220 | 270 | 320 |
| 止め付け 穴徑上板 | φ9 | φ11 | φ11 | φ12 | φ12 |
| 止め付け ネジ下板 | M5 | M6 | M6 | M8 | M8 |
表中の數字はセンサの厚み(寸法B)と、C寸法、D寸法止め付け穴徑(上板)、止め付けネジ(下板)を示します。 上面より取付の場合は下側取付けネジよりワンサイズ小さな穴角穴付ボルトを使用。
仕様
| 定格荷重 | 100,300,500,1000N |
|---|---|
| 定格出力 | 2mv/v±5% |
| 非直線性 | 0.15%R.O. |
| ヒステリシス | 0.15%R.O. |
| 繰り返し性 | 0.2%R.O. |
| 許容過負荷 | 150%R.O. |
| 限界過負荷 | 200%R.C. |
| 推奨印加電圧 | 10V AC/DC |
| *大印加電圧 | 20V AC/DC |
| ゼロ點の出力 | ±10%R.O. |
| 溫度保証範囲 | 0～50℃ |
| 許容溫度範囲 | -10～60℃ |
| ケーブル | φ5 4芯シールドケーブル5m |
| ケーブルカラー | 緑:出力+ 黒(青):出力- 赤:入力+ 白:入力- 黃:シールド |
| カバー材質 | SUS304 |
